解析旋涡泵与离心泵的区别及其性能特点

时间:2023-04-25 来源:上海立申水泵制造有限公司

解析旋涡泵与离心泵的区别及其性能特点
   旋涡泵与离心泵有什么不同呢?两者在结构上有很多相识的地方,主要差别在于叶轮形式,性能曲线陡峭程度,产品流量差异等。以下详细解析旋涡泵与离心泵的区别及其性能特点:
一、旋涡泵的分类和特点
   旋涡泵按叶轮型式看分为开式和闭式,而现在已出现介于开式和闭式叶轮之间的叶轮。闭式叶轮叶片短,是在叶轮圆盘外缘上铣削沟槽形成的,叶轮的内半径即是流道的内半径,液体直接从吸入管道运送至流道中去,开式叶轮,叶片内半径小于流道内半径,液体从吸入管进入叶轮,颠末叶片落伍入流道,叶片较长。
叶轮型式与汽蚀有关,也与自吸本领及汽液混输的事情本领有关。按流道与排挤口相对位置可分为开式流道旋涡泵、向心流道旋涡泵、闭式流道旋涡泵等。按流道与叶轮的相对位置可分为外围流道式旋涡泵、开式外围侧边流道旋涡泵和闭式边流道旋涡泵等。

二、旋涡泵特点
   旋涡泵虽属于叶片泵的领域,但其事情历程、布局以及特性曲线的形状等均与离心泵与其他范例泵相差较大。由于列国粹者对旋涡泵事情原理的表明 差别。旋涡泵事情历程中,由于叶轮转动,造成叶轮内和流道内的液体都有圆周偏向的活动,因而孕育发生离心力,叶轮内液体的圆周速率大于流道内液体的圆周速率,即叶轮内液体离心力大,故形成轴向和径向漩涡,旋涡泵因此得名。旋涡泵是叶片泵的一种,旋涡泵重要事情布局包罗叶轮、泵体、泵盖,以及由他们所构成的环形流道。运送介质由吸入管进入流道,颠末旋转的叶轮得到能量,被运送到排挤管,完成泵的事情历程。旋涡泵的事情原理、布局以及特性曲线等均与离心泵、轴流泵、混流泵等范例泵差别,是一种小流量、高扬程的泵,其比转速Ns一样通常小于40。旋涡泵的事情流量最小可到0.05L/s或更小;流量大的可达12L/s,以是可以在某些场所取代离心泵。

三、什么是离心泵:
   离心泵是利用叶轮旋转而使水产生的离心力来工作的。水泵在启动前,必须使泵壳和吸水管内充满水,然后启动电机,使泵轴带动叶轮和水做高速旋转运动,水在离心力的作用下,被甩向叶轮外缘,经蜗形泵壳的流道流入水泵的压水管路。
四、离心泵的基本结构:

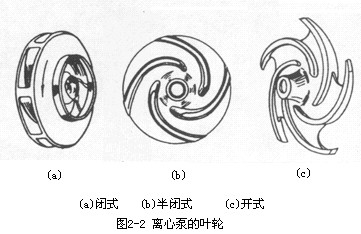

离心泵的基本构造是由八部分组成的,分别是:叶轮,泵体,泵盖,挡水圈,泵轴,轴承,密封环,填料函,轴向力平衡装置。
1.叶轮是离心泵的核心部分,它转速高输出力大。
2.泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。
3.泵轴的作用是借联轴器和电动机相连接,将电动机的转矩传给叶轮,所以它是传递机械能的主要部件
4.密封环又称减漏环。
5.填料函主要由填料,不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管注水到水封圈内使填料冷却!
6、轴向力平衡装置,在离心泵运行过程中,由于液体是在低压下进入叶轮,而在高压下流出,使叶轮两侧所受压力不等,产生了指向入口方向的轴向推力,会引起转子发生轴向窜动,产生磨损和振动,因此应设置轴向推力轴承,以便平衡轴向力。

五、旋涡泵相对于离心泵的优点:
1.具有陡降的扬程特性曲线,因此,对系统中的压力波动不敏感。
2.某些旋涡泵可实现汽液混输。这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。
3.旋涡泵结构简单、铸造和加工工艺都容易实现,某些旋涡泵零件还可以使用非金属材料,如塑料、尼龙模压叶轮等。
4.旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。
5.具有自吸能力或借助于简单装置来实现自吸。
感谢您访问我们立申泵业的网站www.lsby.net,如有任何水泵疑问请致电我公司,立申将为您提供最诚挚的解答和服务。
