IRG型立式热水型管道离心泵

概述

 一、IRG型立式热水管道离心泵：
    IRG型立式单级单吸热水泵，是在ISG型的基础上采用耐高温机封，可以耐100度热水，系列泵性能优、可靠性高、寿命长、结构合理、 外形美观。
二、IRG型立式热水管道离心泵产品特点:
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，基本无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

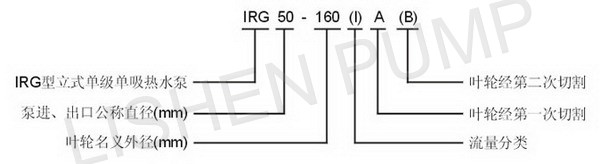

三、IRG型立式热水管道离心泵型号意义：

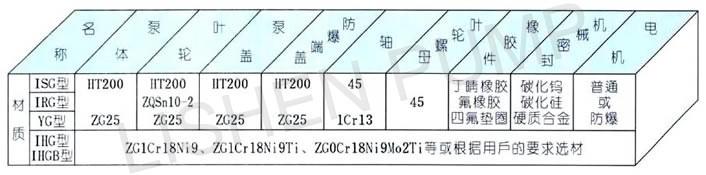

六、IRG型立式热水管道离心泵结构材料图：

四、IRG型立式热水管道离心泵用途：
IRG型立式单级单吸热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。
五、IRG型立式热水管道离心泵工作条件:
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

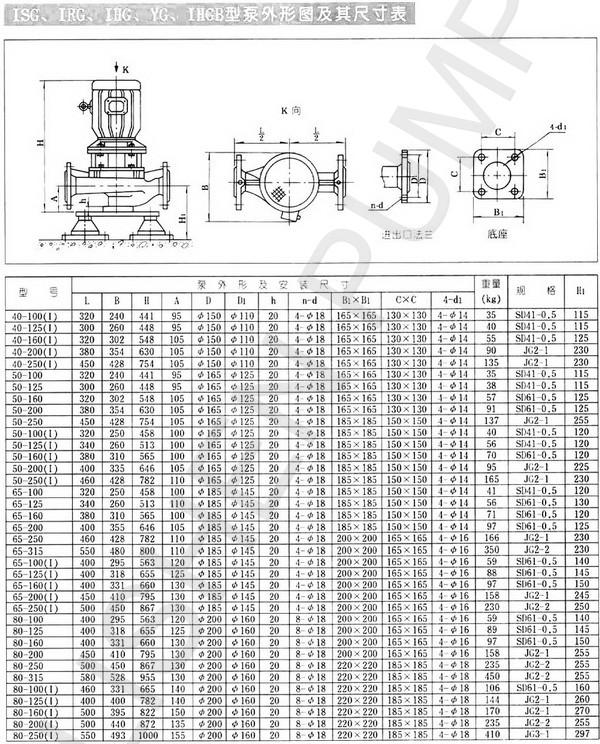

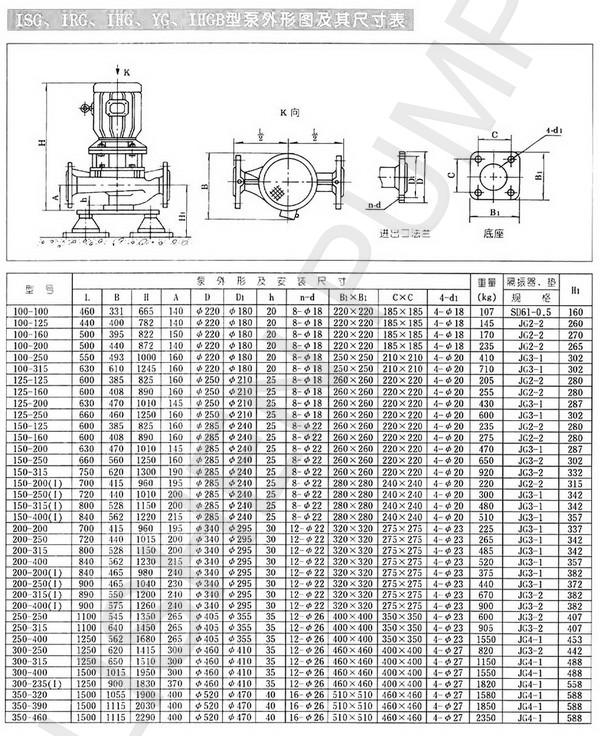

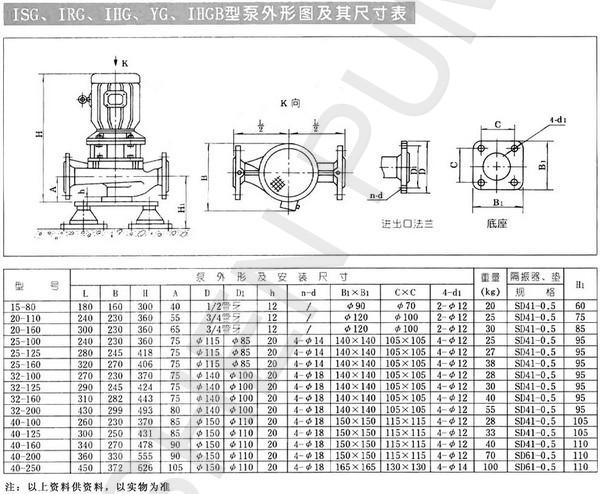

安装尺寸

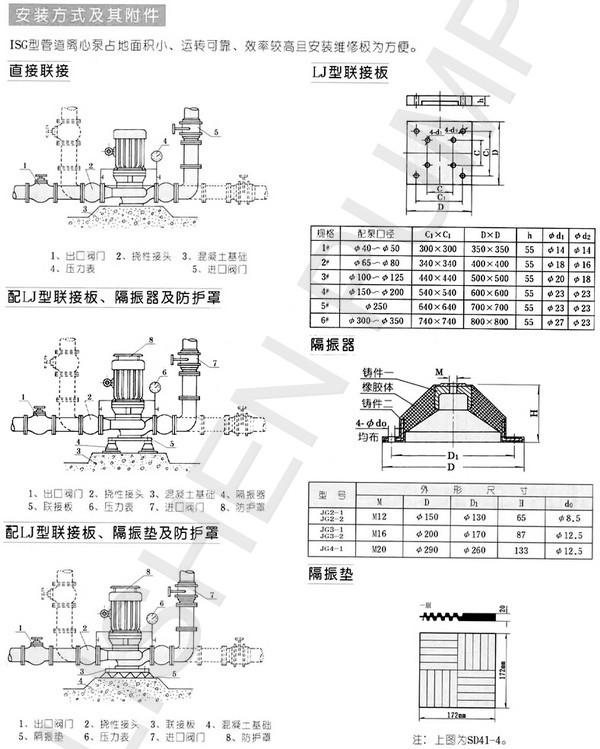

安装方式

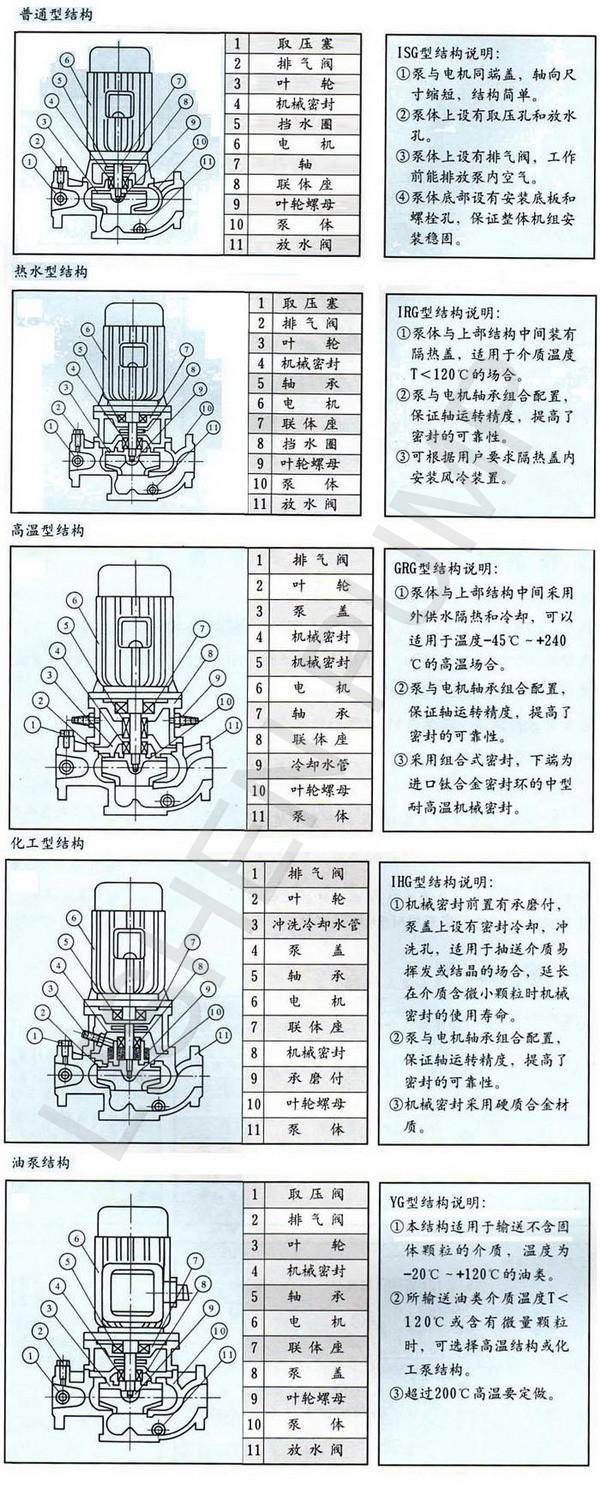

结构图

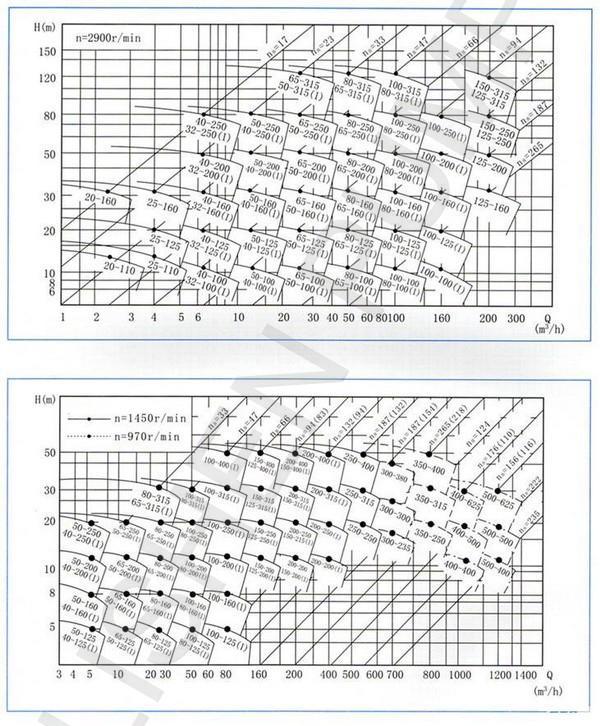

性能曲线
