ISW卧式管道型离心泵

ISW型卧式管道离心泵适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

概述

ISW型卧式管道离心泵概述：
一、ISW型卧式管道离心泵主要用途:
1.lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
2.lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
3.ISW卧式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，ISW型卧式管道离心泵适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
4.ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
二、ISW型卧式管道离心泵产品特点:
ISW型卧式管道离心泵运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，无振动。
ISW型卧式管道离心泵噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。ISW型卧式管道离心泵故障率低：结构简单合理，配套，整机无故障工作时间大大提高。 ISW型卧式管道离心泵维修方便：更换密封、轴承，简易方便。ISW型卧式管道离心泵占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、ISW型卧式管道离心泵工作条件:
1、ISW型卧式管道离心泵吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、ISW型卧式管道离心泵所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

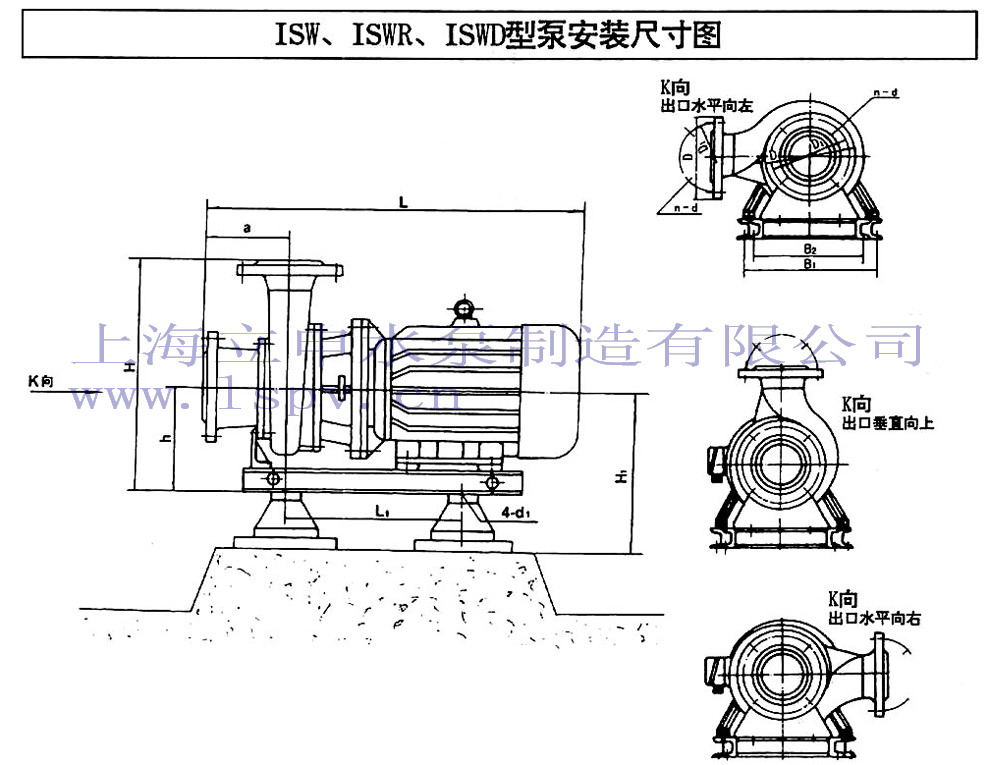

安装尺寸图

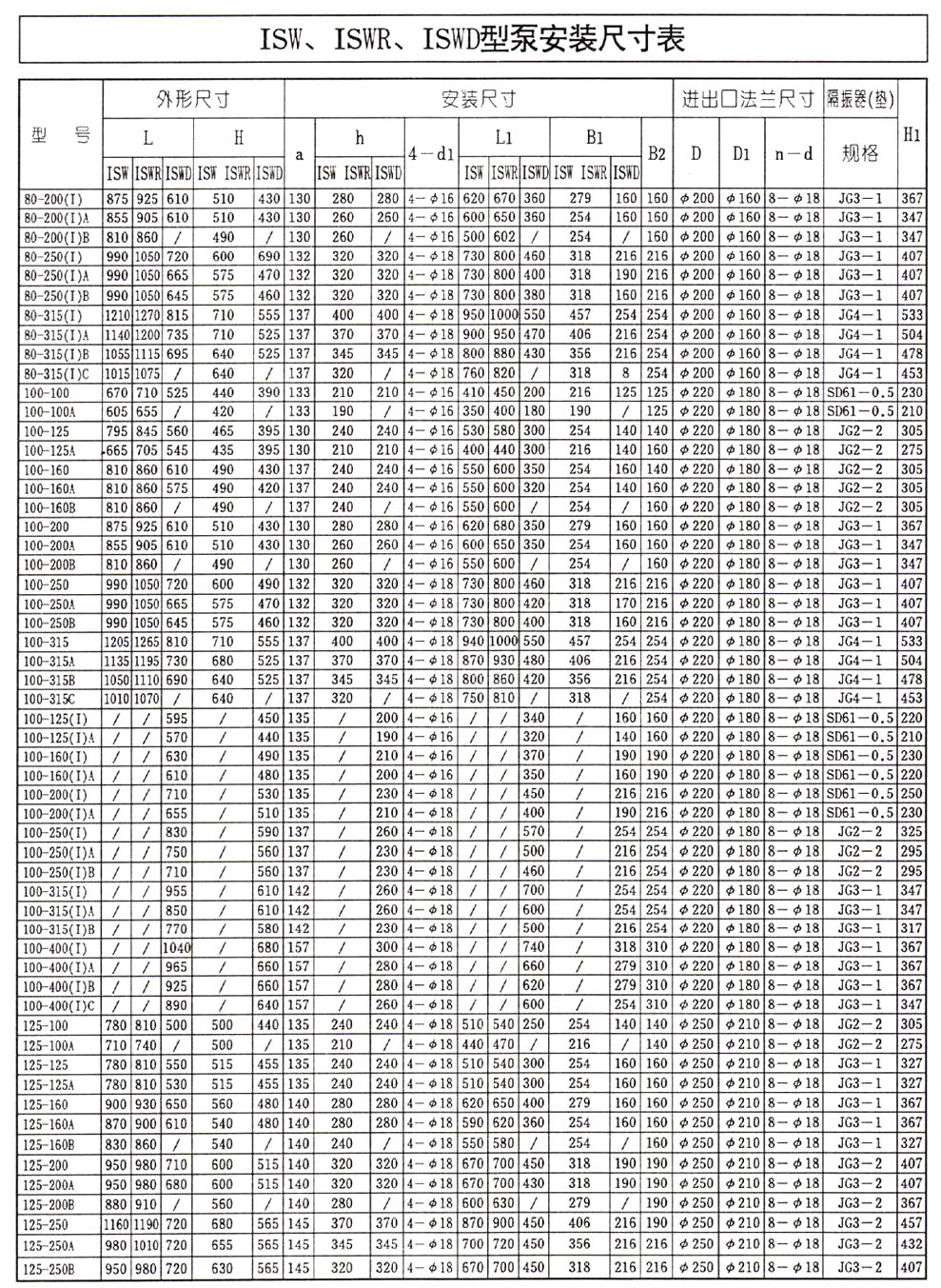

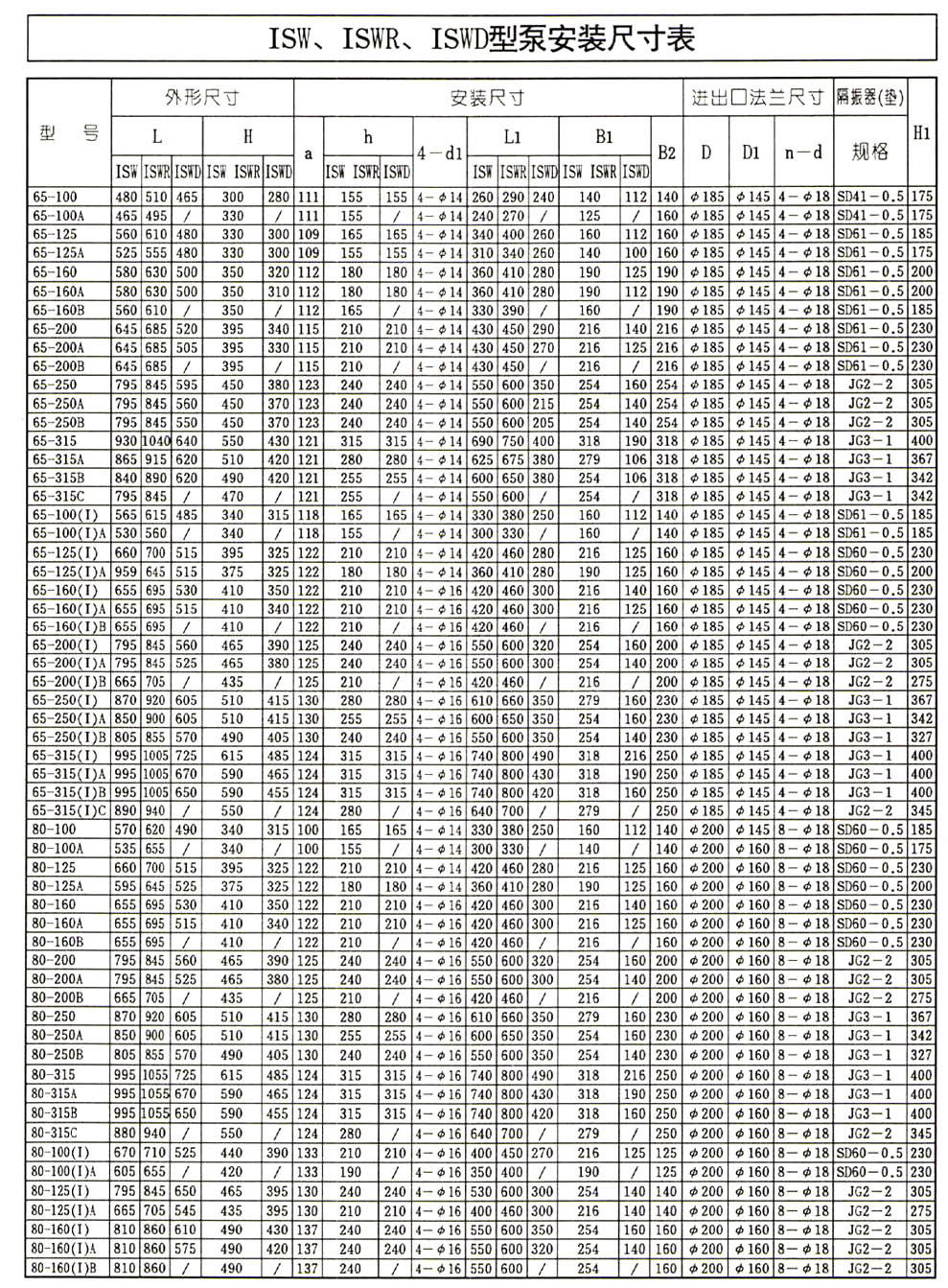

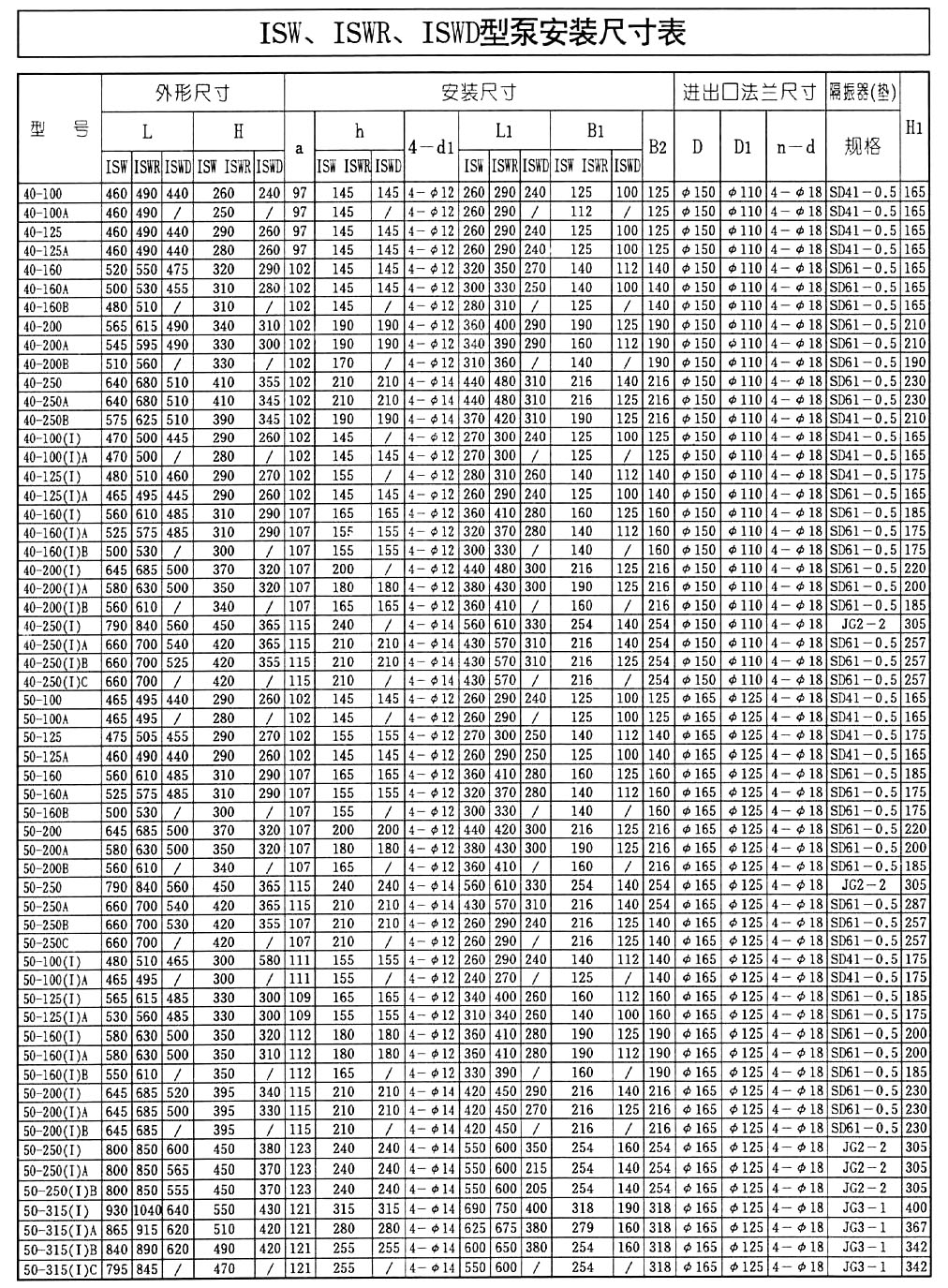

ISW卧式管道离心泵安装尺寸图（部分）

如果这上面没有您要的参数请与我们联系021-66315716。以上数据只供参考

故障排除

一、ISW卧式管道离心泵维修与保养注意事项：

1．定期检查泵和电机，更换易损零件。
2．经常注意对轴承箱加注优质钙基润滑脂，以保下轴承良好的润滑状态。
3．长期停机不使用时，除将泵内腐蚀性液体放净外，更应注意各部件及泵内流道的清洗干净，并切断电源。
4．泵严禁空载运转。
5．介质中如含有固体颗粒时，应在泵入口处须加过滤器。
二、ISW卧式管道离心泵故障原因及排除方法：

故障现象	可能产生的原历	排除方法
泵不出水	进出口阀门未打开，进出管路阻塞，流产叶轮阻塞	检查，去除阻塞物
	电机运行方向不对，电机缺相转速很慢	调整电机方向，坚固电机接线
	吸入管漏气	拧紧各密封面，排除空气
	泵没灌满液体，泵腔内有空气	打开泵上盖或打开排气阀，排尽空气
	进出口供水不足，吸程过高，底阀漏水	停机检查、调整（并网自来水管和带吸程使用易出现此现象）。
	管路阻力过大，泵选型不当	减少管路弯道，重新选泵
泵流量不足	先按1.原因检查	先按1.排除
	管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足	去除阻塞物，重新调整阀门开度
	电压偏低	稳压
	叶轮磨损	更换叶轮
功率过大	超过额定流量使用	调节流量关小出口阀门
	吸程过高	降低吸程
	泵轴承磨损	更换轴承
杂音振动	管路支撑不稳	稳固管路
	液体混有气体	提高吸入压力排气
	产生汽蚀	降低真空度
	轴承损坏	更换轴承
	电机超载发热运行	调整按5
电机发热	流量过大，超载运行	关小出口阀
	碰擦	检查排除
	电机轴承损坏	更换轴承
	电压不足	稳压
泵漏水	机械密封磨损	更换
	泵体有砂孔或破裂	焊补或更换
	密封面不平整	修整
	安装螺栓松懈	紧固

三、ISW卧式管道离心泵安装注意事项：
1. 泵的安装是否合理，对泵的正常运行与使用寿命有重要的影响，故安装和校正必须仔细进行。
2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母，
4．检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的, , 同轴度,可用薄片调整使其同心,最后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。
5．泵的吸入和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏，
6．泵的安装位置高于液面（在泵的吸程允许范围内）时，应在吸入管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸入管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积的3-4倍。
7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
四、ISW卧式管道离心泵的起动、运转与停止：
1.泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。
2.停机时应先将出口的阀门关闭，然后再切断电源。
3.泵起动前应将泵内灌满加足输送的液体，严禁无液起动。
4.关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转。

性能参数

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
型号	m3/h	L/s	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
15-80	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3	17
20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3	25
20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3	29
25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3	26
25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3	28
25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3	27
25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3	39
25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2.0	27
32-100(I)	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0	32
32-125	3.5 5 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	0.75	2.3	28
32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2.0	38
32-160(I)	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0	4.7
32-200	4.5	12.5	50	32	2900	3	2.0	55
32-200(I)	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0	43
32-200A	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0	74
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	32
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3	32
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	34
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	33
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3	47
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	43
40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3	38
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4.0	2.3	74
40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3.0	2.3	62
40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3	52
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	105
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	98
40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4.0	2.3	77
40-100(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	34
40-100(I)A	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3	32
40-125(I)	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3	38
40-125(I)A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	33
40-160(I)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	2.3	56
40-160(I)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	47
40-160(I)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	43
40-200(I)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	85
40-200(I)A	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4.0	2.3	75
40-200(I)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3	63
40-250(I)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3	145
40-250(I)A	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3	95
40-250(I)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5	2.3	94
40-250(I)C	7.1 10, .0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3	88
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	36
50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3	35
50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	43
50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	38
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 30	2900	3.0	2.3	59
50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	51
50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	47
50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	101
50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4.0	2.3	80
50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3	68
50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3	160
50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3	115
50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5	2.3	114
50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3	108
50-100(I)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	41
50-100(I)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	36
50-125(I)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3.0	2.5	56
50-125(I)A	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5	48

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
型号	m3/h	L/s	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
50-160(I)	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4.0	2.5	72
50-160(I)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3.0	2.5	71
50-160(I)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	2.2	2.5	59
50-200(I)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	108
50-200(I)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5	2.5	107
50-200(I)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4	2.5	100
50-250(I)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15.0	2.5	175
50-250(I)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11.0	2.5	165
50-250(I)B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5	2.5	165
50-315(I)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30.0	2.5	310
50-315(I)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5	245
50-315(I)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	215
50-315(I)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15.0	2.5	195
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	46
65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	41
65-125	17.5 25 32.5	4.86 6.94 9.03	21.6 20 18	60 68 67	2900	3	2.5	58
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	49
65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4.0	2.5	75
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3	2.5	75
65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	2.2	2.5	63
65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	107
65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5	2.5	107
65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4	2.5	100
65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	180
65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	170
65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5	2.5	170
65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	320
65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	255
65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	225
65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5	205
65-100(I)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
65-100(I)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0	53
65-125(I)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
65-125(I)A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	78
65-160(I)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	103
65-160(I)A	32.7 46.7 61	9.1 13 16.9	30.6 28 24	62 70 69	2900	5.5	3.0	103
65-160(I)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4	3.0	97
65-200(I)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0	176
65-200(I)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	166
65-200(I)B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	114
65-250(I)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	235
65-250(I)A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	205
65-250(I)B	30 43.3 56	8.3 12 15.6	62 60 54	58	2900	15	3.0	180
65-315(I)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0	350
65-315(I)A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0	335
65-315(I)B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0	335
65-315(I)C	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0	270
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0	63
80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0	54
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	99
80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0	79

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
型号	m3/h	L/s	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105
80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5	3.0	105
80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4	3.0	98
80-200	35 50 65	53.5 50 46	55 67 68	2900	15	3.0	175
80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0	165
80-200B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	115
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0	240
80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	210
80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0	185
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0	355
80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0	340
80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0	340
80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0	275
80-350	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0	570
80-350A	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0	470
80-350B	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0	440
80-100(I)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	108
80-100(I)A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5	87
80-125(I)	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	163
80-125(I)A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5	113
80-160(I)	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	184
80-160(I)A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	174
80-160(I)B	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	7.5	4.5	174
80-200(I)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	251
80-200(I)A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	67 73 72	2900	18.5	4.0	220
80-200(I)B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0	198
80-250(I)	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	330
80-250(I)A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	315
80-250(I)B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22	4.0	315
80-315(I)	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	675
80-315(I)A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0	535
80-315(I)B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0	420
80-315(I)C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0	366
100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5	113
100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5	91
100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5	169
100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5	118
100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5	191
100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5	181
100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	7.5	4.5	181
100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0	245
100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0	215
100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0	193
100-250	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0	345
100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0	330
100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	33	4.0	330
100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0	689
100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0	549
100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0	439
100-315C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0	385
100-100(I)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5	115
100-125(I)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5	168
100-125(I)A	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5	168
100-160(I)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6	210
100-160(I)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0	210
100-200(I)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2	402
100-200(I)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5	395
100-200(I)B	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5	360
100-250(I)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8	560
100-250(I)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5	420
100-250(I)B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5	400
100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0	950
100-350A	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0	830

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
型号	m3/h	L/s	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0	600
125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0	180
125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0	125
125-125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0	220
125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0	210
125-160	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0	265
125-160A	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0	230
125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0	215
125-200	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5	395
125-200A	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5	380
125-200B	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5	320
125-250	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0	580
125-250A	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5	490
125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5	430
125-315	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0	790
125-315A	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0	710
125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0	705
125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0	585
150-125	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0	210
150-125A	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0	130
150-160	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0	270
150-160A	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0	230
150-160B	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0	220
150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
150-200A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
150-200B	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0	275
150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0	300
150-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	262
150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0	241
150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5	410
150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	335
150-315B	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5	315
150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5	970
150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2	790
150-350B	84 140 168	23.3 39 46.7	138.8 135 127.8	65 76 74	2900	75	5.5	705
150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	490
150-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	454
150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5	435
150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5	365
150-250(I)	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5	702
150-250(I)A	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5	561
150-250(I)B	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5	460
150-315(I)	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5	980
150-315(I)A	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5	800
150-315(I)B	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5	724
200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0	265
200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0	244
200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0	305
200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0	267
200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0	246
200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30	3.5	417
200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5	342
200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5	3.5	322
200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5	498
200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5	462
200-400B	122 174 226.5	33.9 48.5 62.9	40 38 33	73	1450	30	3.5	443
200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71	1450	22	3.5	373
200-200(I)	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0	382
200-200(I)A	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 78 77	1450	18.5	4.0	346
200-250(I)	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0	475
200-250(I)A	250 358 465	69.4 99.4 129.2	18 14 11.2	73 78 70	1450	20	4.0	405
200-250(I)B	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0	387
200-315(I)	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0	675

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
型号	m3/h	L/s	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汔蚀余量 (NPSH)r	重量 (kg)
200-315(I)A	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0	560
200-315(I)B	242 346 450	67.2 96.1 125	27 24 19.5	78	1450	37	4.0	535
200-400(I)	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0	830
200-400(I)A	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0	830
200-400(I)B	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0	685
200-400(I)C	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0	580
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0	620
250-250A	300 500 600	18.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0	550
250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5	410
250-300	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5	550
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5	890
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5	690
250-315B	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5	620
250-400	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5	1530
300-235	540 720 900	150 200 250	20.5 18 15.0	77 81 74	1450	55	5.0	1075
300-235A	450 600 720	125 166 200	17.2 15 12.5	74 79 77	1450	45	5.0	970
300-235B	420 540 650	116.7 150 181	14.3 12.8 10.5	73 78 70	1450	37	5.0	925
300-250	540 720 900	150 200 250	22.5 20 17	80 83 84	1450	55	6.0	1085
300-250A	450 600 720	136 166 200	19.5 17 14	81	1450	45	6.0	980
300-300	540 720 900	150 200 250	32 28 23	82	1480	75	5.0	1230
300-300A	450 600 720	125 166 200	27.5 24 20	80	1480	75	5.0	1095
300-300B	420 540 650	116.7 150 181	24 21 17	78	1480	55	5.0	980
300-315	540 720 900	150 200 250	35 32 26	84	1480	90	4.5	1350
300-315A	460 650 800	127.8 180 222	31.5 28 23.5	80	1480	75	4.5	1240
300-315B	420 580 700	116.7 161 194	27 24 20.0	78	1480	55	4.5	1100
300-380	480 720 900	133.3 200 250	48 44 34	84	970	132.0	5.0	1900
300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110.0	5.0	1700
300-380B	400 614 764	113.6 170.6 213.1	35 32 35	78	970	90.0	5.0	1530
300-390	540 720 900	150 200 250	20.5 18 15.5	78 81 76	980	55	5.0	1300
300-390A	450 600 720	126 167 200	17.2 15 12.8	77 79 75	980	45	5.0	1220
300-390B	400 540 650	111 150 180	14 12.5 11.5	74 77 76	980	37	5.0	1100
300-400	450 600 720	125 166 200	55 50 42.5	78	1480	110	5.0	1500
300-480	540 720 900	150 200 250	31 28 24	79 81 80	980	75	5.0	1500
300-480A	450 600 720	126 166 200	27.4 24 20.0	78 80 79	980	75	5.0	1280
300-480B	400 540 650	111 150 180	24 21 17	79	980	55	5.0	1180
350-235	600 800 960	167 222 267	14 12.5 10.5	80 83 82	1480	37	4.5	1050
350-300	600 800 960	167 222 267	22.5 20 17.5	79 82 71	1480	55	4.5	1230
350-315	600 800 960	167 222 267	35.5 32 28.5	84	1480	90	4.5	1650
350-400	600 800 960	167 222 267	55 50 45.5	83	1480	160	4.5	1950
400-300	920 1080 1300	228 300 361	23 20 16	78	1480	90	6.0	1570
400-315	820 1080 1300	205 300 344	36.5 32 27	76	1480	132	6.0	1880
500-300	1000 1200 1450	277.8 333 403	23 20 16.0	80	1480	110	6.0	1800
500-315	1000 1200 1450	278 333 403	34.5 32 27	78	1480	160	6.0	2070

ISW卧式管道型离心泵

目录

概述

安装尺寸图

故障排除

性能参数
