SKA/2BV型水环式真空泵

概述

   SKA型水环式真空泵适于抽除气体和水蒸汽，吸气压力达到33mbar绝压（97%真空度），当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接气蚀保护管以对泵进行保护，如配大气喷射器，吸气压力可达10mbar，喷射器可直接安装在水环式真空泵上，作为压缩机用时，其压力最大至0.26MPa（绝压）。
    SKA/2BV型水环真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域，由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险。

应用领域

性能参数

结构及特点

  △ 机泵同轴式直联设计，节省空间，易于安装。
  △ 采用机械密封作为标准配置，消除了泄露，维护简便。
  △ 运行平稳，噪音可低至62分贝
  △ 统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用
  △ 独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率最佳。

工作原理

  SKA(2BV)水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，SKA(2BV)水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，SKA(2BV)水环式真空泵就连续不断地抽吸或压送气体。
SKA(2BV)水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SKA(2BV)水环式真空泵排出的气体不再利用时，在SKA(2BV)水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

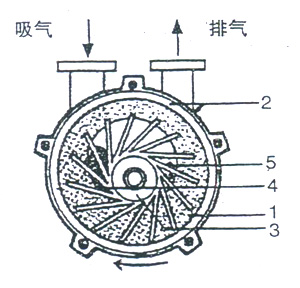

1、水环。2、泵盖。3、叶轮。4、吸气口。5、排气口
图1 水环真空泵及压缩机工作原理图
当2BV水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入2BV水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求。
