CQ型不锈钢磁力泵

CQ型不锈钢磁力驱动泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能。

下一个:返回列表 上一个:CQB型磁力驱动泵

目录

概述

 一、CQ型不锈钢磁力驱动泵产品概述:

    CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的产品,设计合理,具有全密封、无泄漏、耐腐蚀等特点。

二、CQ型不锈钢磁力驱动泵主要特点:
    CQ型不锈钢磁力驱动泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能。

三、CQ型不锈钢磁力驱动泵产品用途:
    CQ型不锈钢磁力驱动泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送。

四、CQ型不锈钢磁力驱动泵的安装和使用:
1、CQ型磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2、当抽吸液面高于CQ型磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。
3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查CQ型磁力泵电机旋转方向是否与磁力泵转向标记一致。
5、CQ型磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、CQ型磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

五、CQ型不锈钢磁力驱动泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。 4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。

故障原因



故障形式

产生原因

排除方法

CQ型磁力泵不出水

 1、水泵反转

 改变电机接线

 2、进水管道漏气

 杜绝漏气

 3、泵腔蓄水太少

 增加蓄水量

 4、电压太高,启动时联轴器打滑

 调正电压

 5、吸程太高

 降低砂安装位置

CQ型磁力泵流量不足

 1、吸入管径太小

 调换进水管

 2、叶轮流道阻塞

 清洗叶轮

 3、扬程过高

 开大出水阀

 4、转速太低

 恢复额定转速

CQ型磁力泵扬程过低

 1、流量过大

 关小出水阀

 2、转速太低

 恢复额定转速

CQ型磁力泵噪音太大

 1、轴严重磨损

 更换泵轴

 2、轴套严重磨损

 更换轴套

 3、驱动磁钢杯与隔离套接触

 拆除泵头重新组装

CQ型磁力泵漏液

 o型密封圈损坏

 更换o型密封圈

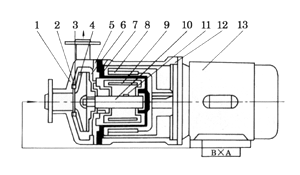

结构简图



1 泵 壳 2 静 环 3 动 环
4 叶 轮 5 密封圈 6 隔 板
7 隔离套 8 外磁钢总成 9 内磁钢总成
10 泵 轴 11 轴 套 12 联接架
13 电 机

型号意义

 例如:40CQ-20P
40-泵进口直径(mm)
CQ-磁力驱动泵
20-工作扬程(m)
P-材质为不锈钢

性能参数







流量

(m3/h)

扬程

(m)

电机功率

(kW)

电 压

 (V)

材 质

进口(mm)

出口(mm)

14CQ-5

14

10

1.2

5

0.12

220/380



16CQ-8

16

12

1.8

8

0.18

220/380

20CQ-12

20

12

3

12

0.37

220/380

25CQ-15

25

20

5.4

15

1.1

380

32CQ-15

32

25

6.5

15

1.1

380

32CQ-25

32

25

4.8

25

1.1

380

40CQ-20

40

32

10

20

2.2

380

40CQ-32

40

32

11.5

32

4

380

50CQ-25

50

40

14.4

25

4

380

50CQ-32

50

40

13.2

32

4

380

50CQ-50

50

32

7.8

50

5.5

380

65CQ-25

65

50

16.8

25

5.5

380

65CQ-32

65

50

25

32

7.5

380

80CQ-32

80

65

50

32

11

380

50CQ-50

80

65

50

50

15

380

100CQ-32

100

80

60

32

15

380

100CQ-50

100

80

,

60

50

18.5

380

:表中16CQ-8---100CQ-50都可配防爆电机
