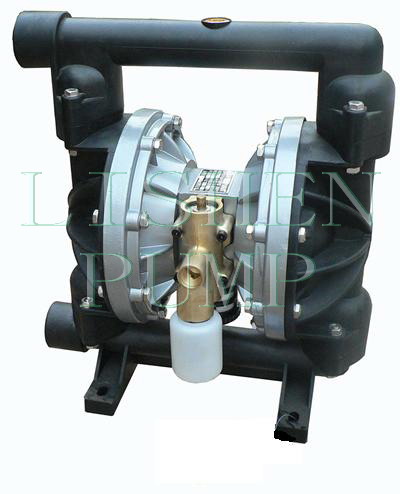

工程塑料气动隔膜泵

QBY系列聚丙烯塑料气动隔膜泵是一种输送机械。采用压缩空气为动力源,对于腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。 有4种规格直径:∮10mm(3/8〃)、∮15mm(1/2〃)、∮25 mm(1〃)、∮40mm(11/2〃)。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、等满足不同用户的需要。

目录

概述

 QBY系列聚丙烯塑料气动隔膜泵是一种输送机械。采用压缩空气为动力源,对于多种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。 有4种规格直径:∮10mm(3/8〃)、∮15mm(1/2〃)、∮25 mm(1〃)、∮40mm(11/2〃)。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、等满足不同用户的需要。
该泵多用于石油、化工、电子、陶瓷、纺织系统,安置在多种特殊场合,用来抽送多种常规泵不能抽吸的介质,均取得了满意的效果。
性能简介:
1.不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。
流动宽蔽,通过性能好,允许通过QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2.最大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损小。
3.扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
4.该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
5.不必用电,在易燃、易爆场所使用安全可靠。
6.可以浸没在介质中工作。
7.使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
8.结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9. 可输送较粘的液体。(粘度在1万厘泊以下)
10.本泵无须用油润滑,即使空转,对泵也无影响。这是该泵一大特点。

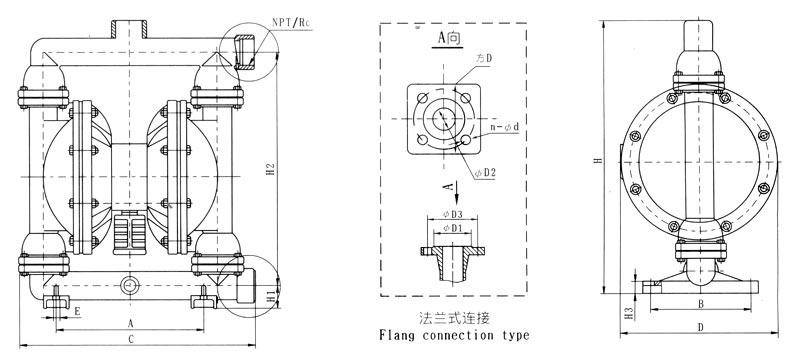

安装尺寸




型号

Model

A B C D E H1 H2 H3 H

螺纹式

Screw

法兰式

Flange

NPT/RC

D1 D2 D3 D n d
QBY-10 130 50 220 145 10 39 195 10 270

1/2

- - - - - -
QBY-15 130 50 220 145 10 39 195 10 270

1/2

- - - - - -
QBY-25 245 160 360 250 12 63 360 36 470 1 - - - - -

-

QBY-40 245 160 360 250 12 63 360 35 470 进1/2出1/4 - - - - - -
QBY-50 335 220 540 345 16 88 - 25 720 - 90 50 110

130×130

4 14


使用范围

 1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.多种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后,用泵吸沉积物及灌浆。
6.泵吸多种乳剂和填料。
7.泵吸多种污水。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.多种橡胶浆。
12.多种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.多种剧毒、易燃、易挥发液体。
14.多种强酸、强碱、强腐蚀液体。
15.多种高温液体最高可耐150℃。
16.作为多种固液体分离设备的前级送压装置.

型号意义



性能曲线



型号 流量(m3/h) 扬程(m) 出口压力(kgf/cm2) 吸程(m) 最大允许能通过颗粒直径(mm) 最大供气压力(kbf/cm2) 最大供气消耗量(m3/min) 材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 0~0.8 0~50 6 5 1 7 0.3
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9
QBY-65 0~16 0~50 6 7 8 7 0.9
QBY-80 0~24 0~50 6 7 10 7 1.5  ○
QBY-100 0~30 0~50 6 7 10 7 1.5
