GDL系列立式多级离心泵

GDL型立式多级管道离心泵的水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。

产品说明书下载点击获取产品安装图纸
下一个：CDLF系列不锈钢立式多级泵 上一个：FPG工程塑料管道泵

目录

概述

 一、GDL型立式多级管道离心泵：
    GDL型立式多级管道离心泵的水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。
二、GDL型立式多级管道离心泵产品特点：
1、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低。
2、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，减少了流动噪音。
3、立式结构，占地面积小。(材质：全不锈钢、铸铁)
4、水力模型先进：效率高，性能范围广。
5、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修方便。
6、外形美观：采用优质不锈钢外套，外形美观。
三、GDL型立式多级管道离心泵适用范围：
      多级泵管道泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
液体温度：
常温型－15℃至+70℃
热水型+70℃至+110℃

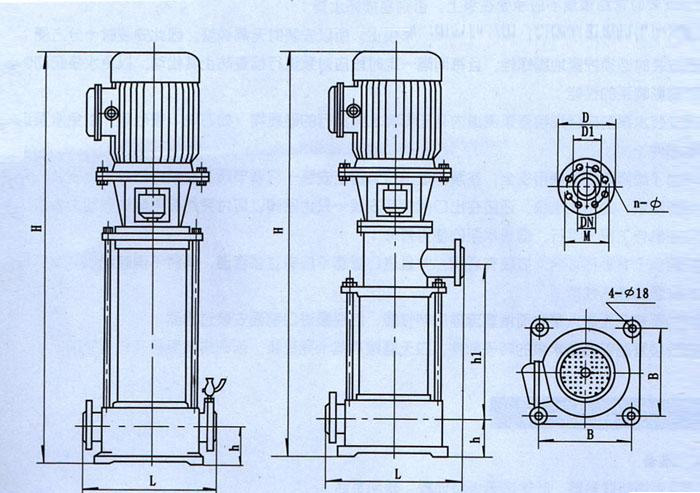

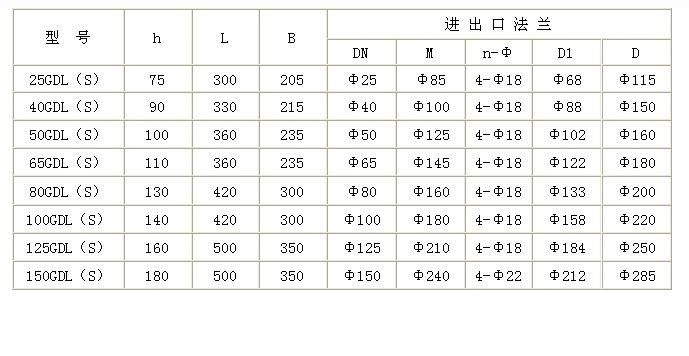

安装尺寸表

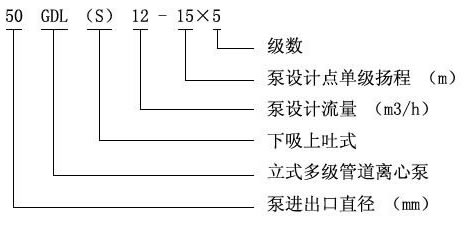

型号意义



性能参数


型号
流量Q(m3/h)
扬程H(m)
吸程 (m)
电机功率(KW)
25GDL2-12*3
2
36
7.5
1.1
25GDL2-12*4
2
48
7.5
1.1
25GDL2-12*5
2
60
7.5
1.5
25GDL2-12*6
2
72
7.5
1.5
25GDL2-12*7
2
84
7.5
2.2
25GDL2-12*8
2
96
7.5
2.2
25GDL2-12*9
2
108
7.5
2.2
25GDL2-12*10
2
120
7.5
3
25GDL2-12*11
2
132
7.5
3
25GDL2-12*12
4
144
7.5
3
25GDL4-11*3
4
33
7.5
1.1
25GDL4-11*4
4
44
7.5
1.5
25GDL4-11*5
4
55
7.5
2.2
25GDL4-11*6
4
66
7.5
2.2
25GDL4-11*7
4
77
7.5
3
25GDL4-11*8
4
88
7.5
3
25GDL4-11*9
4
99
7.5
3
25GDL4-11*10
4
110
7.5
4
25GDL4-11*11
4
121
7.5
4
25GDL4-11*12
4
132
7.5
4
40GDL6-12*3
6
36
7.5
1.5
40GDL6-12*4
6
48
7.5
2.2
40GDL6-12*5
6
60
7.5
2.2
40GDL6-12*6
6
72
7.5
3
40GDL6-12*7
6
84
7.5
3
40GDL6-12*8
6
96
7.5
4
40GDL6-12*9
6
108
7.5
4
40GDL6-12*10
6
120
7.5
4
40GDL6-12*11
6
132
7.5
5.5
40GDL6-12*12
6
144
7.5
5.5
50GDL12-15*2
12
30
7
2.2
50GDL12-15*3
12
45
7
3
50GDL12-15*4
12
60
7
4
50GDL12-15*5
12
75
7
5.5
50GDL12-15*6
12
90
7
5.5
50GDL12-15*7
12
105
7
7.5
50GDL12-15*8
12
120
7
7.5
50GDL12-15*9
12
135
7
11
50GDL12-15*10
12
150
7
11
50GDL18-15*2
18
30
7
3
50GDL18-15*3
18
45
7
4
50GDL18-15*4
18
60
7
5.5
50GDL18-15*5
18
75
7
7.5
50GDL18-15*6
18
90
7
7.5
50GDL18-15*7
18
105
7
11
50GDL18-15*8
18
120
7
11
50GDL18-15*9
18
135
7
15
50GDL18-15*10
18
150
7
15
65GDL24-12*2
24
24
6
3
65GDL24-12*3
24
36
6
4
65GDL24-12*4
24
48
6
5.5
65GDL24-12*5
24
60
6
7.5
65GDL24-12*6
24
72
6
7.5
65GDL24-12*7
24
84
6
11
65GDL24-12*8
24
96
6
11
65GDL24-12*9
24
108
6
15
65GDL24-12*10
24
120
6
15
80GDL36-12*2
36
24
5.5
4
80GDL36-12*3
36
36
5.5
5.5
80GDL36-12*4
36
48
5.5
7.5
80GDL36-12*5
36
60
5.5
11
80GDL36-12*6
36
72
5.5
11
80GDL36-12*7
36
84
5.5
15
80GDL36-12*8
36
96
5.5
15
80GDL36-12*9
36
108
5.5
18.5
80GDL36-12*10
36
120
5.5
18.5
80GDL54-14*2
54
28
5
7.5
80GDL54-14*3
54
42
5
11
80GDL54-14*4
54
56
5
15
80GDL54-14*5
54
70
5
18.5
80GDL54-14*6
54
894
5
18.5
80GDL54-14*7
54
98
5
22
100GDL72-14*2
72
28
4.5
11
100GDL72-14*3
72
42
4.5
15
100GDL72-14*4
72
56
4.5
18.5
100GDL72-14*5
72
70
4.5
22
100GDL72-14*6
72
74
4.5
30
100GDL72-14*7
72
98
4.5
30

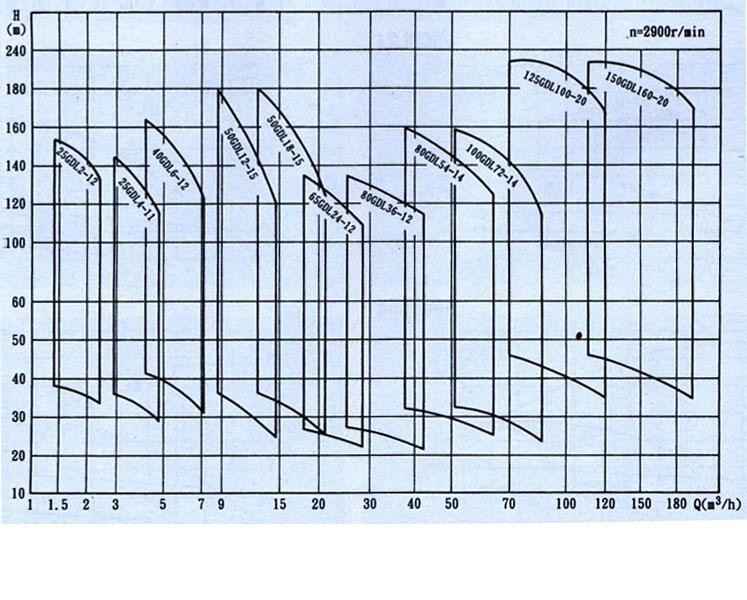

性能图谱
