W型单级旋涡泵

W型单级直连旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过80℃,旋涡泵常用于锅炉给水配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防

下一个:返回列表 上一个:CWB不锈钢磁力旋涡泵

目录

概述

 W型单级直连旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过80℃,旋涡泵常用于锅炉给水配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压:热交换机组、农业远程喷灌等部门都有广泛应用。

(材质:不锈钢、铸铁)

注意事项

 起动、停止
1、对W型分联式泵.首先应检査轴承体内是否有钙基黄油.若存放时间过长.应打幵轴承端盖检查一下. 看其是否変质.如发现变质.应重新换油后方可起动。
2、转动联轴器(直联泵可拆下电机风叶5后转动风叶).证实转子部件转动轻松井均匀后.用水平仪检査机组的水平度.找平后.适当上紧与基础联接螺母。
3、测置电动机绝缘强度.若低于5MΩ ,可能是电机受潮或有损伤。若只是受潮.在电机运转一段时间后可自行驱潮:否则.必须修复或更换电动机.以免不良运转对泵带来损伤。
4、试验起动:点动电动机.调整电机转向与要求一致。
5、打幵吸入管路阀门.引液到泵体内。对泵安装位置高于水平位置的.可在吸入管端加装底阀.关在起动前.向泵壳内灌满所抽液体(吸入路径较短的.第一次起动濯水.以后由于泵壳内?余的液体.不需重灌)。
6、打幵压出管路阀门.起动电机.幵压力表.调整压出管路上的阀门.把压力表读数调到合适。绝对不可让泵在关闭阀门或者流置极小的情况下工作。
7、停车时.先关压力表.停止电动机.然后迅速关闭压出及吸入管路阀门。
8、短时间停车.如环境温度低于液体凝固点.要放空液体。长期停车.应将泵溝洗、涂油后妥善保管。
运转
1、运转过程中.注意观察机组运行状态.尤其是手感电机温度是否过高.分体式泵还须注意轴承温度不得超过70℃。对前者.主要解除办法是检査管路是否堵塞或阀门示打幵.使泵内压力过大:后者主要看钙基黄油是否填加合适.轴承是否损坏或电机与泵不同心。
2、发现故障应立即停止工作并进行检查。

故障与排除



故障

原因

解决方法

流置不足或不出液体

1、 管路阻力太大或都堵死

2、叶轮与泵体和泵盖间的间隙过大

1、清理疏通管路

2、减少泵盖止口处纸垫的厚度.使间隙达到设计要求

扬程不够

1、叶轮与泵体和泵盖间的间隙过大

2、叶轮磨损或攒伤

1、减少泵盖止口纸的摩度.使间隙达到设计要求

2、更换叶轮

泄漏靈大

机械密封端面磨损严重

更换特制密封体

电机过热

1、三相电源不平衡甚至缺相

2、线路电压降过大

3、泵与泵体或泵盖有磨损

4、泵内有杂物使叶轮咬住

5、扬程高

1、迅速调整电源

2、增加电机引出线截面积

3、调整间隙至合适

4、滴除杂物重新修整。

5、如果管路阻力大.清理管路:如是超出范围.调整压出管路阀门.使泵在规定范围内运转。



性能参数



型号

电压(V)

流量Q
(m3/h)

扬程
(m)

转速(r/min)

功率KW

1/2W1.25-8

380

1.25

80

2900

0.75

3/4W1.44-10

380

1.44

100

2900

1.5

1W2.4-10.5

380

2.4

105

2900

3

1W2.5-12

380

2.5

120

2900

3

20W-20

380

0.72

20

2900

0.75

20W-65

380

0.72

65

2900

2.2

25W-25

380

1.44

25

2900

0.75

25W-70

380

1.44

70

2900

3

32W-30

380

2.88

30

2900

1.5

32W-75

380

2.88

75

2900

4

32W-120

380

3.88

120

2900

5.5

40W-40

380

5.4

40

2900

4

40W-90

380

5.4

90

2900

7.5

50W-45

380

9

45

2900

5.5

65W-50

380

14.4

50

2900

11

1.5DB-0.7

380

2.4

105

1450

3

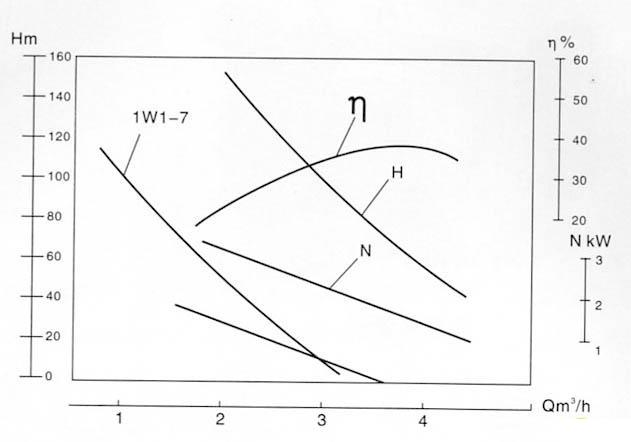

性能曲线
