GM隔膜型计量泵

GM隔膜计量泵为机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。GM精密隔膜计量泵可输送温度-30℃—100℃,粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

目录

概述

GM隔膜计量泵
一、什么是GM计量泵:
      GM隔膜计量泵为机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。
      GM隔膜计量泵可输送温度-30℃—100℃,粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。
      GM隔膜计量泵可用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。
      根据计量泵的特性,最少行程一般不小于总行程的10%,单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。
     不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。
二、GM隔膜计量泵使用范围:
隔膜式计量泵可调计量范围:0-400L/H
最大压力范围:0-1.0MPa
驱动方式:电机驱动220V380V
三、GM隔膜计量泵控制方式:
控制方式:手动、自动控制(可接收4-20mA信号来调节流量)
1.接触介质泵头为PVC、可选PTFE、及不锈钢材质。
2.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度3.mm SUS304支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。
3.在泵运行或停止时也可任意调节流量也可定量输出。
4.采用凸轮机构.整体上无泄露,可安置于药槽或管道上。
5.隔膜式计量泵铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。
6.性价比高,普遍适用于,压力要求不高的水处理行业。
四、GM隔膜计量泵性能参数:



泵头部位材料

工作条件

计量泵头: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯

环境温度: -30℃ ---90℃

计量阀: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯

电机: 二相、三相标准电机或防爆电机

阀球: 二氧化硅、SUS304、SUS316、陶瓷

功率:0.75KW 1.1KW 1.5kw

密封: 聚四氟乙烯、聚氯乙烯

防护等级:IP54



四、GM隔膜计量泵性能参数:



型 号

流量

压力

冲次

进出

重量

(L/H)

(MPa)

(MIN-1)

口径

(KG)

GB-350/0.6

350

0.6

96

DN15

55

GB-500/0.6

450

0.6

96

DN25

GB-750/0.5

750

0.5

144

DN25

GB-1000/0.4

1000

0.4

144

DN25

GB-1200/0.3

1200

0.3

144

DN40

GB-1500/0.3

1500

0.3

144

DN40

GB-1800/0.3

18500

0.3

144

DN40






故障排除及维修方法



GM隔膜型计量泵故障排除及维修方法:


故障特征

故 障 原 因

排 除 方 法

1

计量泵完全不排液

1.吸入高度太高

1.降低安装高度

2.吸入管道阻塞

2.清洗疏通吸入管道

3.吸入管道漏气

3.压紧或更换密封垫片

2

计量泵排液量不够

1.吸入管道局部阻塞

1.疏通吸入管道

2.吸入或排出阀内有异物卡阻

2.清洗吸排阀

3.泵阀磨损关闭不严

3.修理或更换阀件

4.转速不足

4.检查电机和电压

3

计量泵排出压力不稳定

1.吸入或排出阀内有杂物卡阻或漏气

1.清除吸、排阀内的杂质

2.管道未设置背压阀

拧紧螺丝消除漏气



2.增设背压阀

4

计量泵计量精度不够

1.柱塞密封填料漏液

1.调整或更换密封填料

2.吸入或排出阀磨损

2.更换吸排阀

3.电机转速不稳定

3.稳定电源频率和电压

4.调节手轮移位

4.校准并固定

5

计量泵运转中有冲击声

1.转动零件松动或严重磨损

1.拧紧有关螺丝或更换新零件

2.吸入高度过高

2.降低安装高度

3.吸入管道漏气

3.压紧吸入法兰或螺母

4.介质中有空气

4.排除介质中的空气

5.吸入管径太少

5.增大吸入管径

6.排出压力过高

6.降低压力





机械原理

 GM系列计量泵机械原理:
1.传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行高调节行程,从面改变膜片伸缩距离来达到改变流量的目的。
2.泵的结构:该泵的由电机、传动箱、缸体等三部份组成。
3.缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。
4.流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变挺杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%.
5.工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,此时吸入阀关闭,排出阀打开,吸入液体;当液体膜片向前死点移动时,此时吸入阀关闭,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

结构图

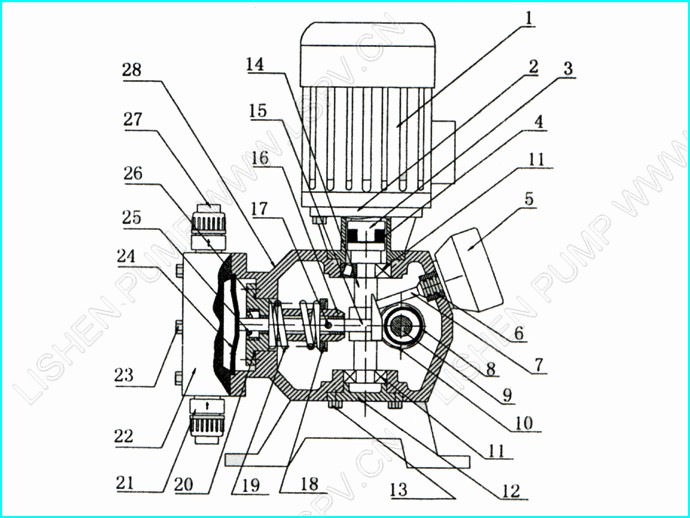

GM系列隔膜式计量泵零部件说明:


序号

零件名称

序号

零件名称

序号

零件名称

序号

零件名称

1

电机

8

偏心轮轴承

15

顶杆

22

泵头

2

电机座

9

主轴

16

导向轴套

23

螺栓

3

电机联轴节

10

蜗轮

17

24

膜片

4

橡胶缓冲块

11

轴承

18

弹簧座

25

油封

5

调节手轮

12

轴承盖

19

弹簧

26

油封座

6

密封圈

13

螺丝

20

密封圈

27

出水阀总成

7

调节顶杆

14

蜗杆

21

进水阀总成

28

泵体

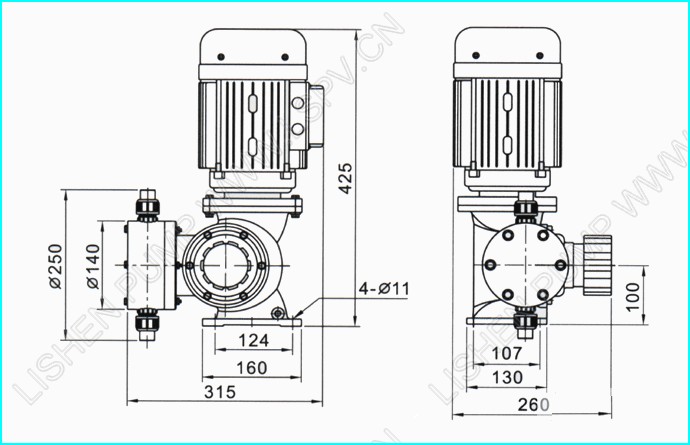

外形尺寸
