KCB型齿轮油泵

概述

 一、KCB齿轮油泵产品概述：

  KCB型齿轮输油泵适用于输送各种油类,如原油、柴油、润滑油。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,如需使用耐高温泵,可配用耐高温材料即可。耐高温泵的使用温度不超过300℃,粘度为5×10-5～1.5×10-3m2/s。 2cy型齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,用于输送粘度在10.E(75c.s.t)以下,温度在300℃以下的具有润滑性的油料,不锈钢齿轮泵可输送食用油料、饮料等。本系列泵结构简单紧凑,使用和保养方便。
二、KCB齿轮油泵使用范围：
   KCB齿轮油泵不含固体颗粒和纤维物、无腐蚀性的润滑油、重油、工业轻油和食油等油类都可输送。适用于油库、码头、船舶、工厂、农场、矿山等。
● 用途
KCB齿轮油泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
 ● 应用范围
在输油系统中可用作传输、增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在一切工业领域中，均可作润滑油泵用。
 ● 结构特点
KCB齿轮油泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。
泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。
从主轴外伸端向泵看，为顺时针旋转。
三、KCB齿轮油泵使用注意事项
KCB齿轮油泵安装
1、安装前应检查泵在运输中是否受到损坏，如电机是否受潮、泵进出口的防尘盖是否损坏而使用污物进入泵腔内
部等。
2、安装管道前应先对管道内壁用清水或蒸汽清洗干净。安装时应避免使管道的重量由泵来承担，以免影响泵的精度。
3、管道各联接部位不得不漏气、漏液，否则会发生吸不上液体的现象。
4、为防止颗粒杂质等污物进入泵内，应在吸入口安装金属过滤网。
KCB齿轮油泵工作前的检查
1、泵的各紧固件是否牢固。
2、主动轴是否运转灵活。
3、进出管道的阀门是否打开。
4、泵的旋转方向是否符合要求，(若从泵端向电机看，旋转方向为逆时针)。
KCB齿轮油泵工作时的维护
1、注意泵的压力及真空表的读数应符合该泵所规定的技术规范以内。
2、注意填料函的工作，若发生泄漏，视其程度将压紧盖拧紧（不允许拧得过紧，以免填料函剧烈发热和密封圈迅
速磨损）。
3、当KCB齿轮油泵在运转中有不正常的噪音或温升过高时，应立即停止泵的工作，进行拆检。
4、一般情况下，不得任意调整安全阀，如需调整时，要用仪器校正。使安全阀的封阀压力分别为KCB—18.3型、KCB-33.3型为l .7MPa，KCB-55型、KCB-83.3型、KCB-300型、KCB-483.3型为0.45MPa。KCB200、三种泵分别为0。45MPa、0.8MPa、1.4MPa、2CYl00／3，2CY120／3，2CY150／7，分别为0.45MPa，0.8MPa。
KCB齿轮油泵停止
1、切断电源
2、关闭进出管道阀门

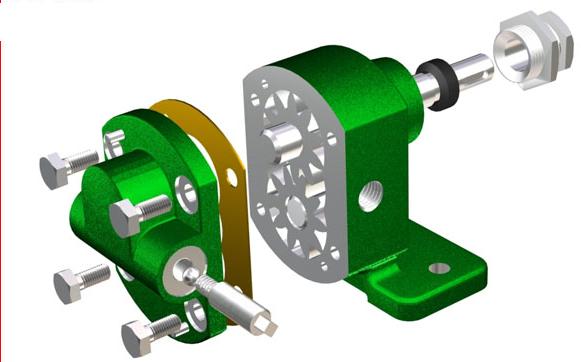

四、KCB齿轮油泵剖面图

五、KCB齿轮油泵工作原理
    齿轮油泵在泵体中装有一对回转齿轮，一个主动一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为入吸腔，B为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
六、KCB齿轮油泵故障排除

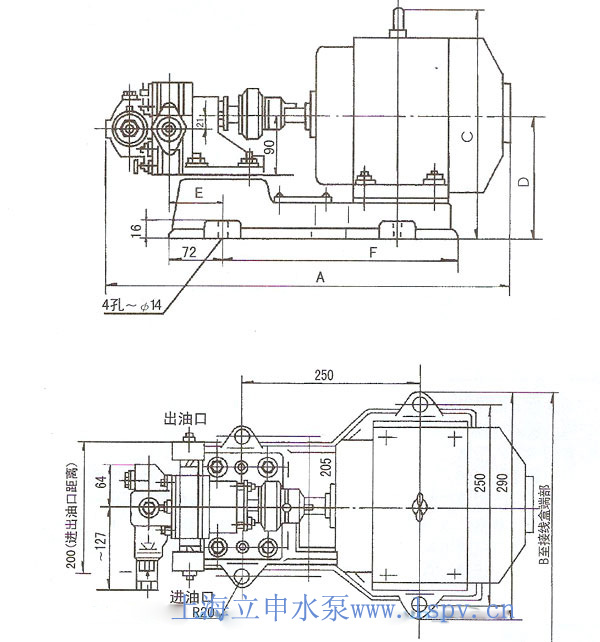

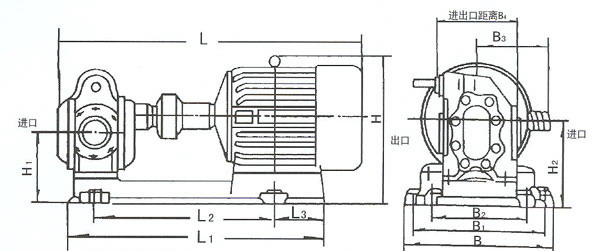

安装尺寸图

型号 电动机 A B C D E G" L 型号 功率 KCB18.3-2 Y-90L-4 1.5 583 300 230 130 79 3/4" 230 KCB33.3-2 Y-100L1-4 2.2 618 325 285 140 79 3/4" 250 KCB55-2 Y-90L-4 1.5 588 300 230 130 86.5 1" 230 KCB83.3-2 Y-100L1-4 2.2 658 325 285 140 99 3/2" 250   型号 L L1 L2 L3 H H1 H2 B B1 B2 B3 KCB-300 855 690 470 100 413 188 230 410 370 315 210 KCB-483.3 855 690 470 100 413 188 230 410 370 315 210 KCB-200 800 655 450 116 315 182 220 380 340 250 210 KCB-633 1116 898 570 163 510 210 305 440 390 280 237 KCB-960 1156 941 600 176 555 210 305 460 410 280 237

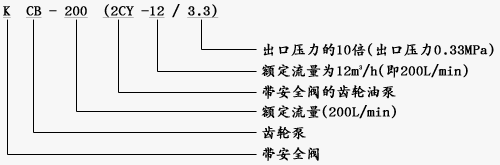

型号意义

性能参数

易损件明细表
