WSY型玻璃钢液下泵

玻璃钢液下泵与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成型的酚醛玻璃钢制件,联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管,叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体,液下各部装配均用酚醛胶泥粘结,伸入液下全无金属与介质接触,耐腐性能可靠,产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能,在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

目录

概述

WSY型、FSY型玻璃钢液下泵如下说明:
1.WSY型泵为立式玻璃钢液下旋涡泵。
2.FSY型泵为立式玻璃钢液下离心泵,该泵因伸入贮罐,贮槽的深度长短不同,设计液下深度800mm--3000mm之间任意选择。只要液体高于泵体,即可不灌液而起动送液,平盖板下设有泄漏孔,液体不会向贮罐外泄漏。
     玻璃钢液下泵与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成型的酚醛玻璃钢制件,联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管,叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体,液下各部装配均用酚醛胶泥粘结,伸入液下全无金属与介质接触,耐腐性能可靠,产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能,在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。
    玻璃钢液下泵在传动和旋转方向:泵通过爪型弹性联轴器由电动机直接驱动,从电动机端看泵为顺时针方向旋转。

主要用途

 玻璃钢液下泵用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮罐上输送不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质。

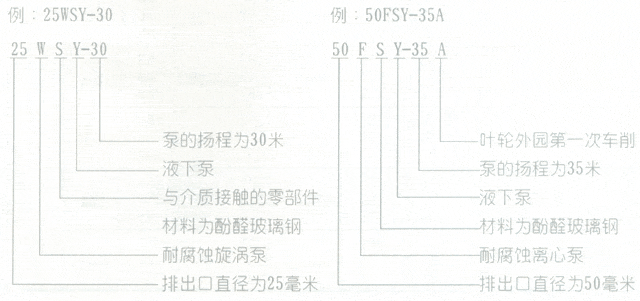

型号意义

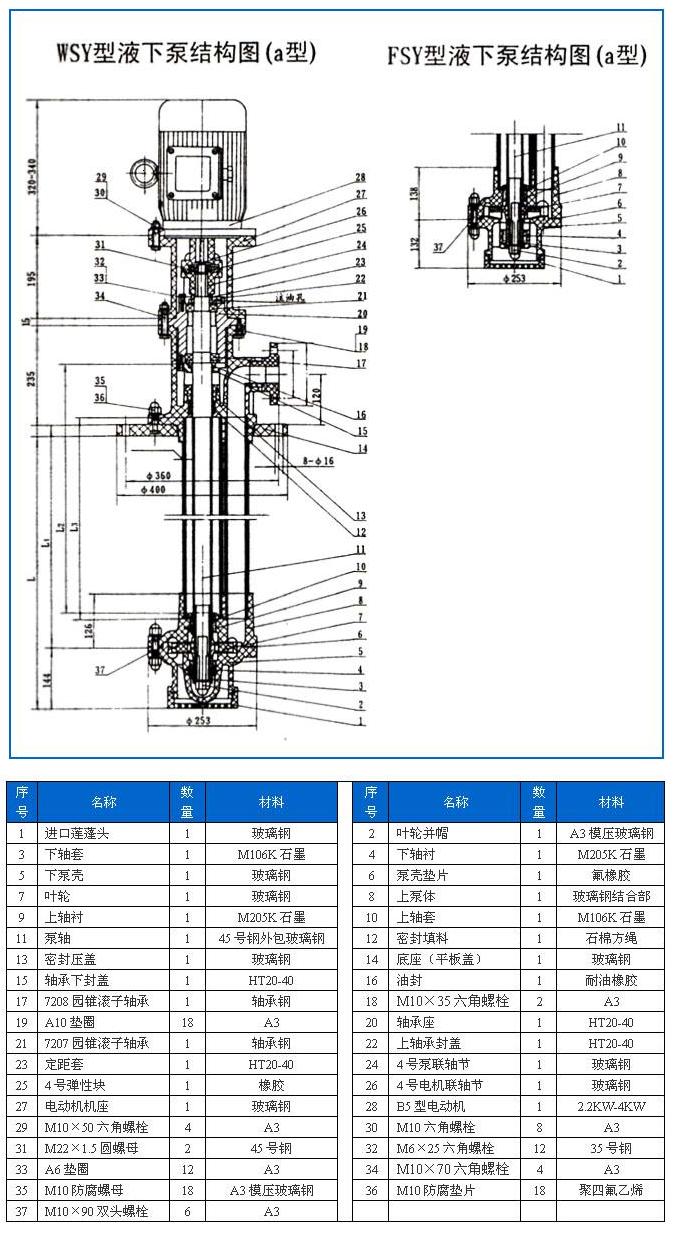

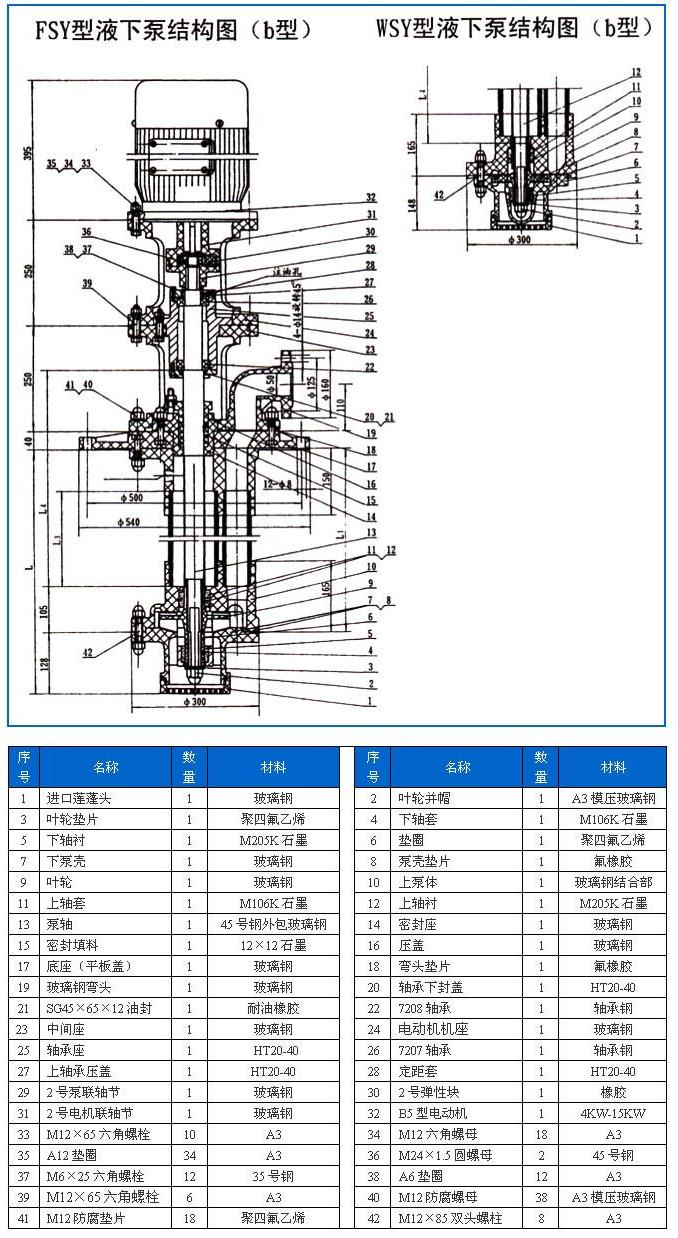

安装尺寸图



性能参数



型号

流量Q

扬程H
(m)

转速n
(r/min)

功率N
(Kw)

叶轮直径D
(mm)

吸上高度
(Hs)

(m3/h)

(L/S)

25WSY-22

a

2.88
4.05
6.48

0.80
1.12
1.80

22
18
15

2900

2.2

120

800

3000

25WSY-30

2.88
6.48
9.00

0.80
1.80
2.52

30
20
15

2900

3

120

40WSY-258

5.76
8.10
13.32

1.60
2.24
3.70

25
20
15

2900

4

142

40FSY-22

8.10
15.84
20.00

2.24
4.4
5.50

22
18
15

2900

3

140

40FSY-18

6.48
15.00
21.60

1.80
4.17
6.00

18
15
12

2900

2.2

132

40WSY-50

b

6.48
8.64
14.40

1.80
2.40
4.00

50
45
35

2900

7.5

144

40FSY-35

10
20
30

2.8
5.5
8.3

34
30
24

2900

4

162

50FSY*35

30
45
55

8.3
12.5
15.1

35
32
28

2900

7.5

182

50FSY-35A

25
35
45

7.0
9.7
12.5

26
25
22

2900

5.5

168

50FSY-20

18
30
35

5.0
8.3
9.7

20
16
12

2900

4

150

80FSY-35

56
92
110

15.5
25.5
30.5

35
29
25

2900

15

184

80FSY-35A

45
69
90

12.5
19.2
25.0

26
22
19

2900

11

163
