DP-130微型塑料直流电动隔膜泵
一、微型电动隔膜泵产品特点:
1.噪音低、耐腐蚀、压力高,自吸高度5m.
2.介质温度可达60℃.
3.允许干运转.
4.内装压力开关以保护泵运转时不受损坏.
5.内装溢流阀控制泵的
目录
概述
一、DP-130微型塑料直流电动隔膜泵泵产品特点:
1.噪音低、耐腐蚀、压力高,自吸高度5m.
2.介质温度可达60℃.
3.允许干运转.
4.内装压力开关以保护泵运转时不受损坏.
5.内装溢流阀控制泵的正常运行.
6.拆装方便.
7.采用安全低电压,保证人身安全.
二、DP-130微型塑料直流电动隔膜泵产品用途:
1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.
2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.
安装指南
1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.

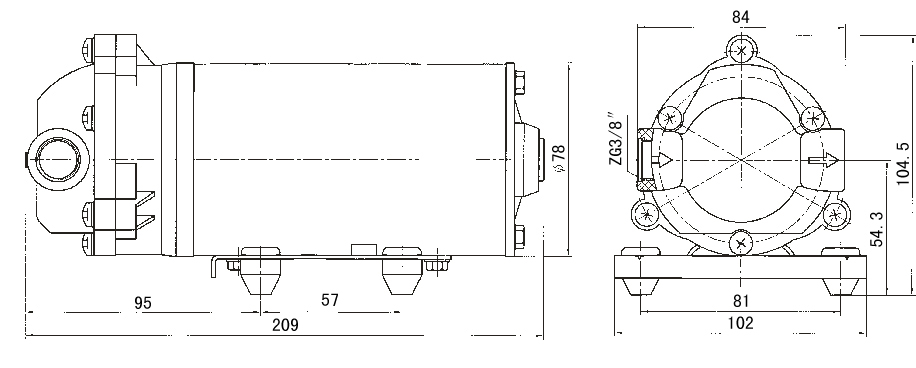

尺寸图
性能曲线图
性能参数
|
型号 |
电压 |
最大出流 |
最大流量 |
转速 |
最高压力 |
吸程 |
调压开关 |
功率 |
|
(VDC) |
(A) |
GPM(L/min) |
(r/min) |
Psi(MPa) |
(m) |
Psi(MPa) |
(W) |
|
|
DP-35 |
12 |
7 |
2.5(9.5) |
1200 |
35(0.24) |
5 |
35(0.24) |
40 |
|
24 |
4.8 |
3.2(12) |
1300 |
35(0.24) |
5 |
35(0.24) |
40 |
|
|
DP-60 |
12 |
6 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
24 |
3 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
|
DP-60N |
12 |
6 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
24 |
3 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
|
DP |
12 |
3.5 |
0.8(3.0) |
375 |
60(0.42) |
5 |
- |
20 |
|
DP-100 |
24 |
1.1 |
0.32(1.2) |
375 |
100（0.68） |
5 |
100（0.68） |
10 |
|
DP-100(A) |
24 |
1.1 |
0.32(1.2) |
375 |
100（0.68） |
5 |
100（0.68） |
10 |
|
DP-125 |
24 |
1 |
0.26(1.0) |
375 |
125（0.86） |
5 |
125（0.86） |
10 |
|
DP-130 |
24 |
1.2 |
0.45(1.7) |
470 |
130(0.90) |
5 |
/ |
15 |
|
12 |
2.2 |
0.45(1.7) |
470 |
130(0.90) |
5 |
/ |
15 |
|
|
DP-130(B) |
12 |
2.2 |
0.45(1.7) |
470 |
130（0.90） |
5 |
125（0.86） |
15 |
2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi；
3、本公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运转；
4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片。
