FZB型氟塑料衬里自吸离心泵

概述

 一、产品概述：

   FZB系列氟塑料自吸离心泵是结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构合理、密封性能可靠、拆卸检修方便、使用寿命长等优点。

二、主要特点：

    FZB自吸泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定。

三、主要用途：
FZB自吸泵的过流部件采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等。

技术参数

 流量：1.5～60m3/h；

扬程：15～50m；

转速：2900r/min；

功率：1.5～15KW；

进口直径：25～80mm；

适用温度：-20℃～120℃。

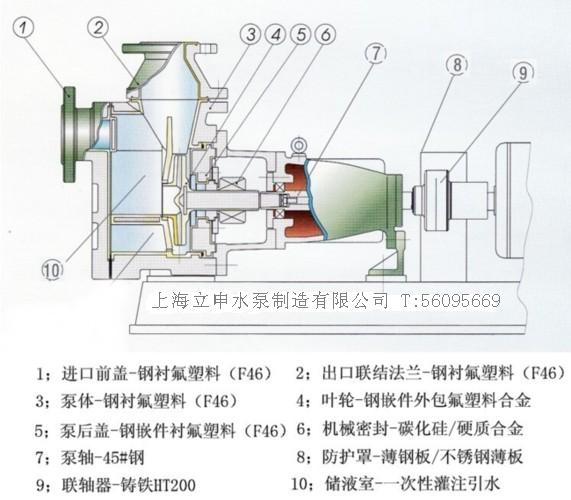

结构简图

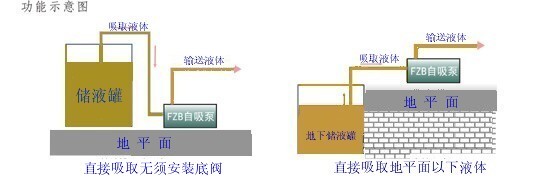

FZB氟塑料自吸泵安装示意图：如下（一次灌引水后，再次启动无须灌引水与普通离心泵一样直接启动即可）


型号意义

 50  F   Z   B - 30 L
┬    ┬  ┬  ┬    ┬   ┬
│    │  │  │    │   └──长支架联接
│    │  │  │    └────设计扬程(m)
│    │  │  └───────单级单吸悬臂式离心泵
│    │  └─────────具有自吸功能
│    └────────────过流部件材料为氟塑料
└─────────────—吸入口直径(mm)

性能参数
