LW型立式无堵塞排污泵

LW型直立式无堵塞排污泵是具有节能效果好、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

产品说明书下载点击获取产品安装图纸

下一个：ZW型卧式自吸式排污泵上一个：GW型立式管道排污泵

概述

一、产品概述：
LW型直立式无堵塞排污泵是具有节能效果好、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、产品特点：

1．采用独特的单片或双叶片叶轮结构，提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。

2。机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，减少工程造价。

三、主要用途：

LW型直立式无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

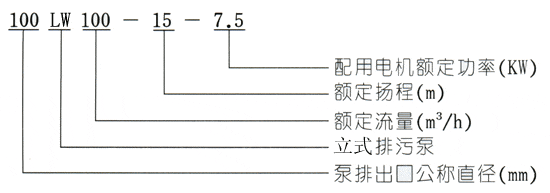

型号意义

性能参数

序号	型号	口径 mm	流量 m3/h	扬程 m	功率 KW	转速 r/min	效率 %
1	25 LW 8-22-1.1	25	8	22	1.1	2900	38.5
2	32 LW 12-15-1.1	32	12	15	1.1	2900	40
3	40 LW 15-15-1.5	40	15	15	1.5	2900	45.1
4	40 LW 15-30-2.2	40	15	30	2.2	2900	48
5	50 LW 20-7-0.75	50	20	7	0.75	2900	54
6	50 LW 10-10-0.75	50	10	10	0.75	2900	56
7	50 LW 20-15-1.5	50	20	15	1.5	2900	55
8	50 LW 15-25-2.2	50	15	25	2.2	2900	56
9	50 LW 25-20-2.2	50	25	20	2.2	2900	56
10	50 LW 18-30-3	50	18	30	3	2900	58
11	50 LW 25-32-5.5	50	25	32	5.5	2900	53
12	50 LW 20-40-7.5	50	20	40	7.5	2900	55
13	65 LW 25-15-2.2	65	25	15	2.2	2900	52
14	65 LW 37-13-3	65	37	13	3	2900	55
15	65 LW 25-30-4	65	25	30	4	2900	58
16	65 LW 30-40-7.5	65	30	40	7.5	2900	56
17	65 LW 35-50-11	65	35	50	11	2900	60
18	65 LW 35-60-15	65	35	60	15	2900	63
19	80 LW 40-7-2.2	80	40	7	2.2	1450	52
20	80 LW 43-13-3	80	43	13	3	2900	50
21	80 LW 40-15-4	80	40	15	4	2900	57
22	80 LW 65-25-7.5	80	65	25	7.5	2900	56
23	100 LW 80-10-4	100	80	10	4	1450	62
24	100 LW 110-10-5.5	100	110	10	5.5	1450	66
25	100 LW 100-15-7.5	100	100	15	7.5	1450	67
26	100 LW 80-20-7.5	100	80	20	7.5	1450	68
27	100 LW 100-25-11	100	100	25	11	1450	65
28	100 LW 100-30-15	100	100	30	15	1450	66
29	100 LW100-35-18.5	100	100	35	18.5	1450	65
30	125 LW 100-15-11	125	100	15	11	1450	62
31	125 LW 130-20-15	125	130	20	15	1450	63
32	150 LW 145-9-7.5	150	145	9	7.5	1450	63
33	150 LW 180-15-15	150	180	15	15	1450	65
34	150 LW 180-20-18.5	150	180	20	18.5	1450	75
35	150 LW 180-25-22	150	180	25	22	1450	76
36	150 LW 130-30-22	150	130	30	22	1450	75
37	150 LW 180-30-30	150	180	30	30	1450	73
38	150 LW 200-30-37	150	200	30	37	1450	70
39	150 LW 160-45-37	150	160	37	37	1450	70
40	200 LW 300-7-11	200	300	7	11	980	73
41	200 LW 250-11-15	200	250	11	15	980	74
42	200 LW 250-15-18.5	200	250	15	18.5	1450	72
43	200 LW 400-10-22	200	400	10	22	1450	76
44	200 LW 400-13-30	200	400	13	30	1450	73
45	200 LW 300-15-22	200	300	15	22	1450	73
46	200 LW 250-22-30	200	250	22	30	1450	71
47	200 LW 350-25-37	200	350	25	37	1450	75
48	200 LW 400-30-55	200	400	30	55	1450	70
49	250 LW 600-9-30	250	600	9	30	980	74
50	250 LW 600-12-37	250	600	12	37	1450	78
51	250 LW 600-15-55	250	600	15	55	1450	75
52	250 LW 600-20-55	250	600	20	55	1450	73
53	300 LW 500-15-45	300	500	15	45	980	70
54	300 LW 800-15-55	300	800	15	55	980	73
55	300 LW 600-20-55	300	600	20	55	980	75
56	300 LW 800-20-75	300	800	20	75	980	78
57	300 LW 950-20-90	300	950	20	90	980	80
58	300 LW 1000-25-110	300	1000	25	110	980	82
59	350 LW 1100-10-55	350	1100	10	55	980	84.5
60	350 LW 1500-15-90	350	1500	15	90	980	82.5
61	350 LW 1200-18-90	350	1200	18	90	980	83.1
62	350 LW 1100-28-132	350	1100	28	132	740	83.2
63	350 LW 1000-36-160	350	1000	36	160	740	78.5
64	400 LW 2000-15-132	400	2000	15	132	740	85.5
65	400 LW 1700-22-160	400	1700	22	160	740	82.1
66	400 LW 1500-26-160	400	1500	26	160	740	83.5
67	400 LW 1700-30-200	400	1700	30	200	740	83.5
68	400 LW 1800-32-250	400	1800	32	250	740	82.1
69	500 LW 2500-10-110	500	2500	10	110	740	82
70	500 LW 2600-15-160	500	2600	15	160	740	83
71	500 LW 2400-22-220	500	2400	22	220	740	84
72	500 LW 2600-24-250	500	2600	24	250	740	82
