ZCQ系列不锈钢自吸磁力泵

ZCQ系列不锈钢自吸磁力泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的产品，设计合理，具有全密封，无泄漏，耐腐蚀的特点。磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套，易燃，易爆，挥发性液体的抽送。

产品说明书下载点击获取产品安装图纸

下一个：CQF工程塑料磁力泵上一个：CQG型耐高温磁力泵

概述

工作原理

ZCQ系列不锈钢自吸磁力泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。

性能参数

流量：3-50m3/h

扬程：12-50m

电机功率：0.37-15kW

使用温度：≤80℃(根据用户需求可定制达到≤200℃)

材质:1Cr18Ni9Ti (可定制304.316.316L材质)

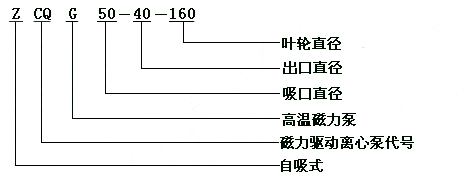

型号意义

性能参数

型号进口-出口	流量 Q m³/h	扬程 H m	转速 n r/min	效率ゥ %	配带电机功率 KW	自吸性能 m/3分
ZCQ20-16-100	0.8 1.6 1.9	8.5 12 6	2900	17 19 20	YS7112 0.37	4
ZCQ25-20-115	1.5 3 3.6	16.5 15 13.5	2900	24 26 27	Y^YB802-2 1.1	4
ZCQ32-25-115	1.9 3.2 3.8	17 15 13	2900	23 30 31	Y^YB802-2 1.1	4
ZCQ32-25-145	1.9 3.2 3.8	27 25 23	2900	21 28 29	Y^YB802-2 1.1	4
ZCQ40-32-125	3.8 6.3 7.5	22 20 18.5	2900	28 35 36	Y^YB90L-2 2.2	4
ZCQ40-32-160	3.8 6.3 7.5	34 32 29	2900	25 32 33	Y^YB120M-2 4.0	4
ZCQ50-40-145	7.5 12.5 15	27 25 23	2900	30 42 43	Y^YB112M-2 4.0	4
ZCQ50-40-160	7.5 12.5 15	34 32 29	2900	28 39 40	Y^YB112M-2 4.0	4
ZCQ50-32-200	7.5 12.5 15	52.5 50 48	2900	21 31 32	Y^YB132S2-2 7.5	4
ZCQ65-50-125	15 25 30	22 20 18.5	2900	40 51 52	Y^YB132S1-2 5.5	4
ZCQ65-50-160	15 25 30	34 32 29.5	2900	32 43 44	Y^YB132S2-2 7.5	4
ZCQ65-40-200	15 25 30	53 50 47	2900	25 37 38	Y^YB160M2-2 15	4
ZCQ80-65-125	30 50 60	22.5 20 18	2900	41 52 53	Y^YB132S2-2 7.5	4
ZCQ80-65-160	30 50 60	34 32 29	2900	36 48 49	Y^YB160M2-2 15	4
ZCQ80-50-200	30 50 60	53 50 47	2900	36 46 47	Y^YB180M-2 22	4
ZCQ80-50-250	30 50 60	84 80 75	2900	36 46 47	Y^YB220L2-2 37	4
ZCQ100-80-160	60 100 120	35 32 28	2900	46 55 56	Y^YB180M-2 22	4
ZCQ100-65-200	60 100 120	54 50 47	2900	42 53 56	Y^YB220L2-2 37	4
ZCQ100-65-250	60 100 120	86 80 74.5	2900	37 48 49	Y^YB250M-2 55	4
