DL型立式多级离心泵

概述

一、产品概述：

    DL型立式多级离心泵是采用IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

二、适用范围：

    DL型立式多级离心泵广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

产品特点

 1、水力模型先进：效率高，性能范围广。

2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行可靠。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

技术参数

 流量：4.2-504m3/h；

扬程：24-240m；

功率：1.5-450kw；

转速：1480r/min；

口径：φ40-φ250；

温度范围：0-+90℃；

工作压力：≤2.4Mpa。

型号意义

 150 DL(R) 150 - 30×3

150 – 泵进出口直径（mm）

DL – 立式多级离心泵

R – 热水型

150 – 泵设计流量（m3/h）

30 – 泵设计点单级扬程（m3/h）

3 – 级数

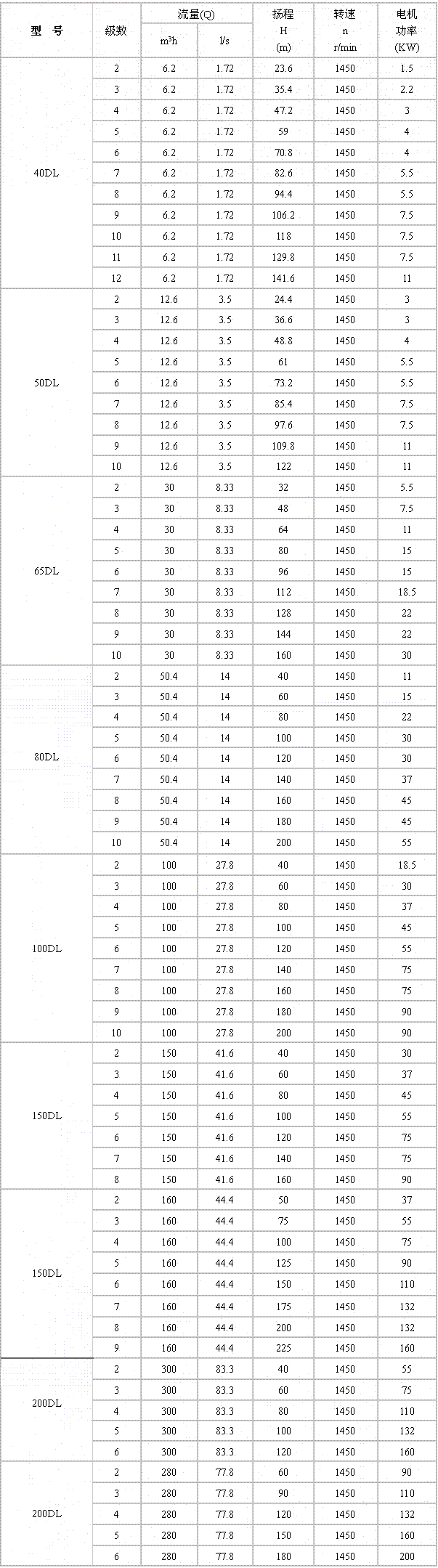

性能参数
