G型螺杆泵

概述

 一、G型单螺杆泵产品概述及工作原理：

   G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
    由于该两部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。
    因此单螺杆泵定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送。其流量与转速成正比。
    单螺杆泵传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
     G型单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

二、G型单螺杆泵技术参数：
流量：0-150m3/h；
扬程：60-120m；
功率：0.75-37kw；
转速：500-960r/min；
口径：20-135MM；
温度：-15-200℃

三、G型单螺杆泵的使用范围：
    G型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。可采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)，自吸高度一般在3m以上。

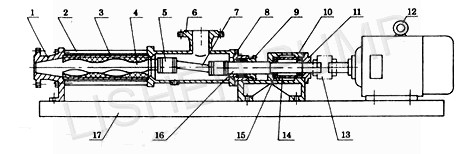

四、G型单螺杆泵的结构简图：

1 出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体
7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机
13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座

五、G型单螺杆泵的管理
4.1 G型单螺杆泵的起动
螺杆泵应在吸排停止阀全开的情况下起动，以防过载或吸空。
螺杆泵虽然具有干吸能力，但是必须防止干转，以免擦伤工作表面。
假如泵需要在油温很低或粘度很高的情况下起动，应在吸排阀和旁通阀全开的情况下起动，让泵起动时的负荷最低，直到原动机达到额定转速时，再将旁通阀逐渐关闭。
当旁通阀开启时，液体是在有节流的情况下在泵中不断循环流动的，而循环的油量越多，循环的时间越长，液体的发热也就越严重，甚至使泵因高温变形而损坏，必须引起注意。
4.2 G型单螺杆泵的运转
螺杆泵必须按既定的方向运转，以产生一定的吸排。
泵工作时，应注意检查压力、温度和机械轴封的工作。对轴封应该允许有微量的泄漏，如泄漏量不超过20-30秒/滴，则认为正常。假如泵在工作时产生噪音，这往往是因油温太低，油液粘度太高，油液中进入空气，联轴节失中或泵过度磨损等原因引起。
4.3 G型单螺杆泵的停车
泵停车时，应先关闭排出停止阀，并待泵完全停转后关闭吸入停止阀。
4.4 G型单螺杆泵维护
    螺杆泵因工作螺杆长度较大，刚性较差，容易引起弯曲，造成工作失常。对轴系的连接必须很好对中；对中工作最好是在安装定位后进行，以免管路牵连造成变形；连接管路时应独立固定，尽可能减少对泵的牵连等。此外，备用螺杆，在保存时最好采用悬吊固定的方法。

注意事项

 G型单螺杆泵使用注意事项
1.G型单螺杆泵 严禁在无介质情况下空运转，以免损坏定予。
2.G型单螺杆泵使用前必先确定运转方向，不得反转。
3.单螺杆泵输送高粘度或含颗粒及腐蚀性的介质后，应用水或溶济进行冲洗，防止阻塞，以免下次起动困难。
4.单螺杆泵新安装或停机数天后的G型单螺杆泵，不能立即起动，应先向G型单螺杆泵体内注入适量机油，再用管子钳板动几转后才可起动。
5.单螺杆泵冬季应排队积液，防止冻裂。
6.单螺杆泵在运行中如发生异常情况，应立即停车检查原因，排除故障。
7.G型单螺杆泵使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或调换油封。

G型单螺杆泵与其他常用水泵对比的优点：
1.与隔膜泵相比G型单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质；
2.与离心泵相比G型单螺杆泵无需安装阀门，流量是稳定的线性流动；
3.与柱塞泵，隔膜泵及齿轮泵不同的是，不锈钢G型单螺杆泵可用于药剂填充和计量；
4.与齿轮油泵相比，不锈钢螺杆泵可输送高粘度的物质。

工作原理

单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，。其流量与转速成正比。

传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

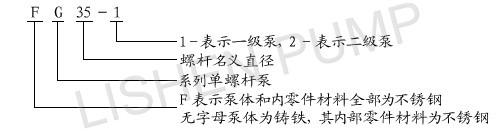

型号意义


FG35-1
G - G系列螺杆泵
35 - 螺杆名义直径(mm)
1 - 表示一级泵,2-表示二级泵
F-表示泵体和内零件材料为不锈钢
无字母泵体为铸铁，其内部零件材料为不锈钢
