CDLF-2不锈钢立式多级管道离心泵

概述

 一、CDLF-2型不锈钢立式多级泵产品概述：

    CDLF立式多级离心泵是非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。
二、CDLF-2型不锈钢立式多级泵产品特征：
1、采用优良的水力模型和先进的制造工艺，提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果好，检修方便。
5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、采用标准电机，用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。
三、CDLF-2型不锈钢立式多级泵产品用途：
供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。
四、CDLF-2型不锈钢立式多级泵输送介质：
1、 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。
五、CDLF-2型不锈钢立式多级泵最小进口压力NPSH：
    如果泵不的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一最小压力，最大吸程H[m]可按下式计算：

                H=Pb×10.2-NPSH-Hf-Hv-Hs
    式中：Pb=大气压力[bar](大气压力可设定为1bar)，在闭式系统中，Pb为系统压力[bar].NPSH=净正吸头[m]（可从NPSH曲线上泵可能的最大流量处读取）。Hf=入口的管路损失[m]。Hv=蒸汽压力[m]。Hs=安全余量=最小0.5m水头。  如果计算所得H为正值，泵可在最大吸程情况下运行。如果计算所得H为负值，必须有一最小进口压力H的水头。
    并联运行：
    将多台泵并联取代一台大泵可能更具优越性
    在变流量系统中，适应系统所需工作点。
    增加供水可能性，因为泵出故障时，仅影响系统的部分流量。
六、CDLF型不锈钢立式多级泵技术参数：
流量：4.2-504m3/h；
扬程：24-240m；
功率：1.5-450kw；
转速：1480r/min；
口径：φ40-φ250；
液体温度：
常温型－15℃至+70℃
热水型+70℃至+110℃
工作压力：≤2.4Mpa。

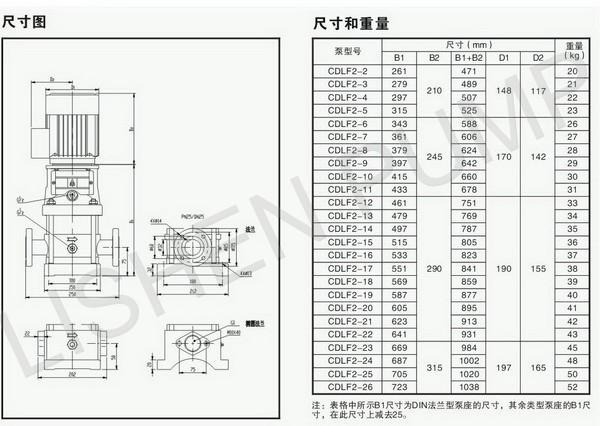

安装尺寸图

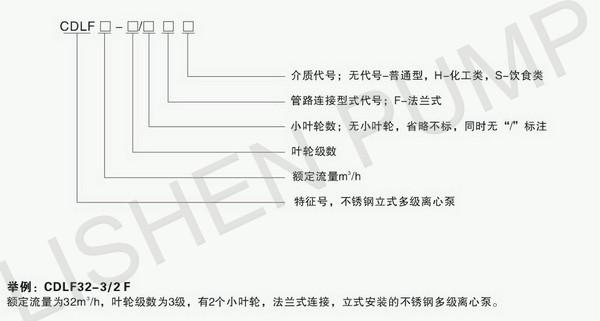

型号意义


举例：CDLF32-3/2F
额定流量为32m3/h，叶轮级数为3级，有2个小叶轮，发兰式连接，立式安装的不锈钢多级离心泵。

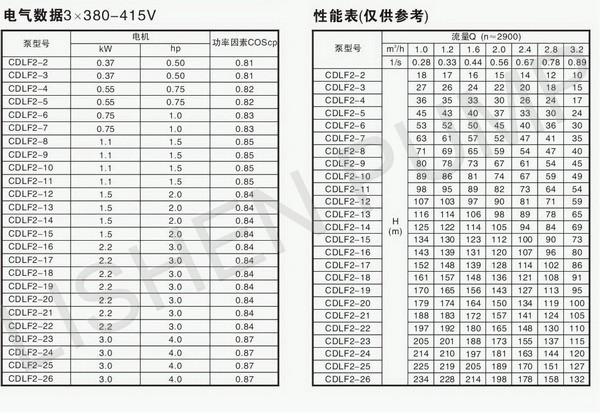

性能参数对照表

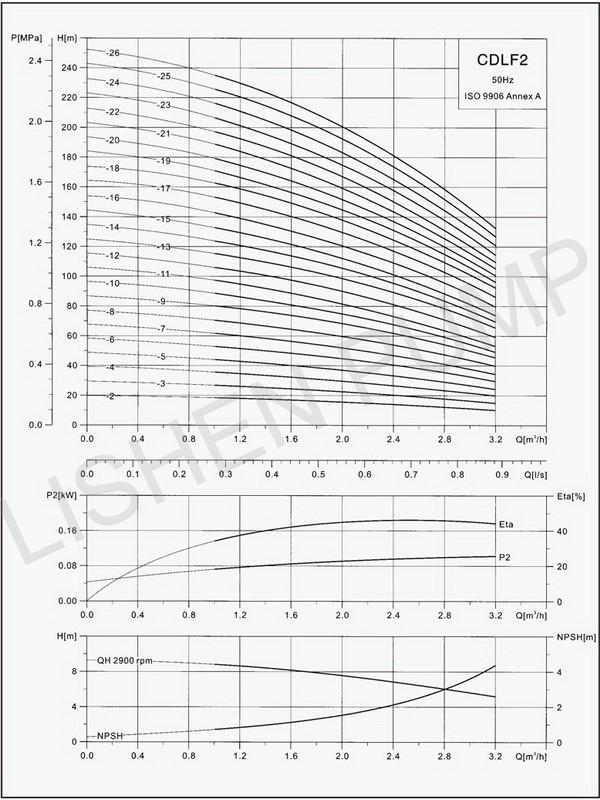

性能曲线图
