JYZR液压隔膜式计量泵

JYZR液压隔膜式计量泵采用两种调节方式:一是改变泵的柱塞行程长度,可在停机或运行状态进行。计量精度在土1%以内,用于手动调节的有调量表,千分尺来指示柱塞相对行程值。二是采用变频电机与变频器组合,改变输入的电源频率调节泵速,改变流量大小。此方法适用于自动、遥控及计算管理调节方式。

目录

概述

 什么是JYZR液压隔膜式计量泵
      JYZR液压隔膜式计量泵采用两种调节方式:一是改变泵的柱塞行程长度,可在停机或运行状态进行。计量精度在土1%以内,用于手动调节的有调量表,千分尺来指示柱塞相对行程值。二是采用变频电机与变频器组合,改变输入的电源频率调节泵速,改变流量大小。此方法适用于自动、遥控及计算管理调节方式。
    根据计量泵的特性,最少行程一般不小于总行程的10%,单缸泵适用于单一液体的场合;组合泵可作比例泵使用,也可并联使用;泵组合可作为三比例泵使用,也可三泵并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;
      JYZR液压隔膜式计量泵常用单联的独立参数提供用户。也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节

注意事项

 1.计量泵电机接线一定要按照电机铭牌的电压接线(380V或220V)。
2.不锈钢管路接头焊接时,切不可把焊渣或杂物掉入管路或阀体内(从而会造成计量泵不出水、压力变小或流量变小)。
3.出口管路压力一定要高于进口管路压力,如果低于进口压力,一定要加装背压阀, 防止产生虹吸。
4.出口管路口径一定要大于或等于,相应计量泵的标配口径。
5.计量泵使用前请在齿轮箱内加220#娲轮蜗杆油或50#齿轮油至油标,并在液压油池内加L-HM32-46液压油至油标。
6.计量泵开机之前一定要确保出口管路通畅(阀门全开)。
7.计量泵要停止工作时先关闭计量泵,再关闭出口阀门。

JYZR液压隔膜式计量泵运行前的准备工作:
1.电器控制设备根据使用情况应尽可能安装在泵工作地点,(不涉及安全的前提下),电器控制设备应装设与输送介质相应的控制保护装置,以确保安全。
2.吸入与排出管径应不少于进出口管径,吸入管路应尽量短。如吸入管路过长或弯管接头过多,应进行NPSHa核算。以满足必须净正吸入压头的要求。
3.排出管路应装有安全阔或安全溢流阔和背压阔(用户自备)如需减少出口压力脉冲,可在最近泵排出路上设稳压装置。(用户自备)。
4.泵安装的其它技要求应符合《机械设备安装及验收规范》TJ231(五)-78-中的有关规定。
5.泵应安装在坚固的专用基础上,校正后紧定地脚螺栓,如果安装在混凝土基础上应高出地面100-150毫米以上。
6.连接管路应装测量仪表。〔如压力表等、用户自备)。
7.吸入管路末端应装有过滤装置。

性能指标及用途

 JYZR液压隔膜式计量泵性能指标
可调计量范围:0-630L/H
最大压力承受范围:0-25MPa
驱动方式:电机驱动
控制方式:手动、自动控制 (可接收4-20mA信号来调节流量)
配置方式:泵头保温、冷却、电机可配防爆
1、综合了机械隔膜式与柱塞式计量泵的双重优点。
2、噪音小,经久耐用。
3、吐出压力最高一款系列可达500KG。
4、定量输出,在泵运行或停止时也可任意调节流量,计量精确度到正负百分之一。
5、通过液压及N型曲轴机构来传递动力,性能平稳
JYZR液压隔膜式计量泵用途
被采用于易燃、易爆、易挥发、强腐蚀、放射性、剧毒、悬浮液以及昂贵的液体介质输送;达到高压加注液体目的。
JYZR液压隔膜式计量泵材质种类及材质性能

泵头部位材料

工作条件

计量泵头: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯

环境温度: -30℃ ---90℃

计量阀: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯

电机: 二相、三相标准电机或防爆电机

阀球: 二氧化硅、SUS304、SUS316、陶瓷

功率:0.75KW 1.1KW 1.5kw

密封: 聚四氟乙烯、聚氯乙烯

防护等级:IP54



性能参数

型号

流量(L/H)

压力(Mpa)

柱塞直径(mm)

行程(mm)

泵速(mm)

电机功率(kw)

进出口径(DN)

重量(kg)

JYZR 24/25

24

25

16

30

96

1.5

10

140

JYZR 24/16

24

16

1.1

JYZR 40/20

40

20

20

1.5

JYZR 40/10

40

10

1.1

JYZR 50/16

50

16

1.5

JYZR 50/8.0

50

8

1.1

JYZR 60/13

60

13

22

144

1.5

15

155

JYZR 60/6.3

60

6.3

1.1

JYZR 80/10

80

10

1.5

JYZR 80/5.0

80

5

1.1

JYZR 100/8.0

100

8

25

1.5

JYZR 100/4.0

100

4

1.1

JYZR 110/9.0

110

9

1.5

JYZR 110/6.3

110

6.3

1.1

JYZR 125/6.3

125

6.3

32

96

1.5

JYZR 125/3.2

125

3.2

1.1

JYZR 160/5.0

160

5

36

1.5

JYZR 160/2.5

160

2.5

1.1

JYZR 200/4.0

200

4

40

1.5

JYZR 200/2.6

200

2.6

1.1

JYZR 250/3.2

250

3.2

45

1.5

20

162

JYZR 250/2.0

250

2

1.1

JYZR 320/2.3

320

2.3

50

1.5

JYZR 320/1.6

320

1.6

1.1

JYZR 400/2.0

400

2

55

1.5

JYZR 400/1.4

400

1.4

1.1

JYZR 460/1.6

460

1.6

60

1.5

JYZR 460/1.2

460

1.2

1.1

JYZR 500/1.4

500

1.4

63

144

1.5

JYZR 500/1.0

500

1

1.1

JYZR 750/1.4

750

1.4

1.5

JYZR 750/1.0

750

1

1.1

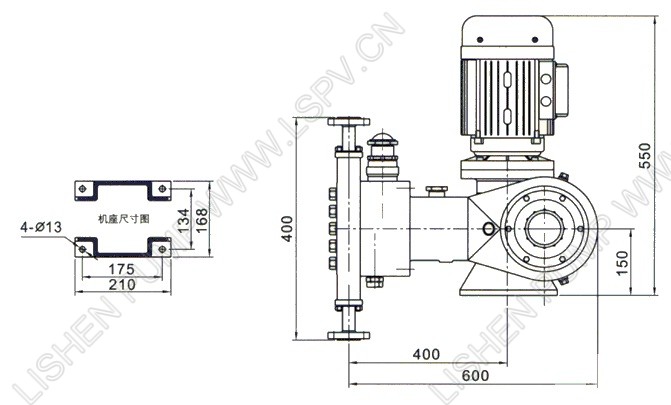

安装尺寸图
