XBD-(I)型立式单吸多级立式消防泵

XBD-(I)型立式单吸多级管道式消防泵组是中低压消防泵组产品。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防供水。

产品说明书下载点击获取产品安装图纸

下一个：XBD-L型立式多级消防泵上一个：XBD-L立式单级单吸消防泵

概述

二、产品特点:
1、水力模型先进，效率高，性能范围广。
2、立式结构，占地面积小。
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，安全可靠。
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。

技术参数

流量：0.5-45L/S；
压力：0.2-2.0Mpa；
功率：1.1-90KW；
转速：2900r/min；
口径：ф25-ф150mm；
温度范围：≤80℃。

结构形式

1，该泵为立式、多级节段式结构.泵进出水法兰处在同一直线上，叶轮采用水力平衡方式，轴向力, 泵下端有一导轴承.轴通过夹壳联轴器与电机轴固定传动.外筒为不锈钢筒。

2，轴封采用机械密封。
3，泵由电机驱动，从电机端方向看，泵顺时针方向旋转。
4，泵出口设有排气阀（气嘴），可保证泵内气体能完全排尽。
5，叶轮可采用青铜材料.避免长期停机后叶轮与导叶间锈合。

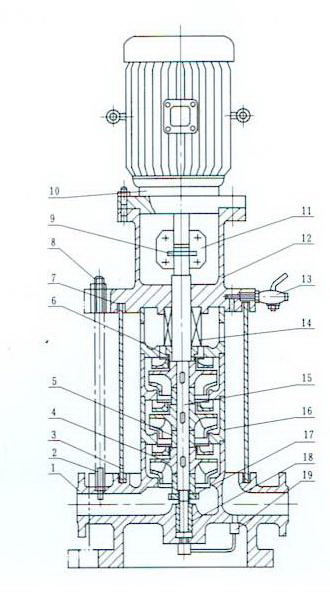

1	泵体	6	轴套	11	联轴器	16	中段
2	拉紧螺栓	7	密封垫	12	联接座	17	轴套螺母
3	外筒	8	螺母	13	排气阀	18	轴瓦
4	叶轮	9	销	14	机械密封	19	回水管部件
5	叶轮挡套	10	电机	15	轴

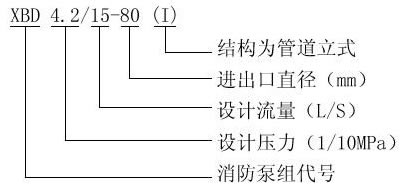

型号意义

性能参数

型号	流量Q		扬程 (m)	效率 (%)	转速 (r/min)	功率(Kw)		汽蚀余量 (m)	进出口径 (mm)
型号	(L/s)	(m 3 /h)	扬程 (m)	效率 (%)	转速 (r/min)	轴功率	配套功率	汽蚀余量 (m)	进出口径 (mm)
XBD3.6/0.56-(I)25×3	2	0.56	36	30	2900	0.65	1.1	1.7	25
XBD4.8/0.56-(I)25×4	2	0.56	48	30	2900	0.87	1.1	1.7	25
XBD6/0.56-(I)25×5	2	0.56	60	30	2900	1.09	1.5	1.7	25
XBD7.2/0.56-(I)25×6	2	0.56	72	30	2900	1.30	1.5	1.7	25
XBD8.4/0.56-(I)25×7	2	0.56	84	30	2900	1.52	2.2	1.7	25
XBD9.6/0.56-(I)25×8	2	0.56	96	30	2900	0.74	2.2	1.7	25
XBD10.8/0.56-(I)25×9	2	0.56	108	30	2900	1.96	2.2	1.7	25
XBD12/0.56-(I)25×10	2	0.56	120	30	2900	2.17	3	1.7	25
XBD13.2/0.56-(I)25×11	2	0.56	132	30	2900	2.39	3	1.7	25
XBD14.4/0.56-(I)25×12	2	0.56	144	30	2900	2.61	3	1.7	25
XBD3.3/1.11-(I)25×3	4	1.11	33	40	2900	0.90	1.1	1.7	25
XBD4.4/1.11-(I)25×4	4	1.11	44	40	2900	1.20	1.5	1.7	25
XBD6.6/1.11-(I)25×6	4	1.11	66	40	2900	1.80	2.2	1.7	25
XBD7.7/1.11-(I)25×7	4	1.11	77	40	2900	2.10	2.2	1.7	25
XBD8.8/1.11-(I)25×8	4	1.11	88	40	2900	2.40	3	1.7	25
XBD9.9/1.11-(I)25×9	4	1.11	99	40	2900	2.70	3	1.7	25
XBD11/1.11-(I)25×10	4	1.11	110	40	2900	3.00	4	1.7	25
XBD12.1/1.11-(I)25×11	4	1.11	121	40	2900	3.30	4	1.7	25
XBD13.2/1.11-(I)25×12	4	1.11	132	40	2900	3.60	4	1.7	25
XBD14.3/1., 11-(I)25×13	4	1.11	143	40	2900	3.90	4	1.7	25
XBD3.6/1.67-(I)40×3	6	1.67	36	52	2900	1.13	1.5	1.7	40
XBD4.8/1.67-(I)40×4	6	1.67	48	52	2900	1.5	2.2	1.7	40
XBD6/1.67-(I)40×5	6	1.67	60	52	2900	1.88	2.2	1.7	40
XBD7.2/1.67-(I)40×6	6	1.67	72	52	2900	2.26	3	1.7	40
XBD8.4/1.67-(I)40×7	6	1.67	84	52	2900	2.64	3	1.7	40
XBD9.6/1.67-(I)40×8	6	1.67	96	52	2900	3.01	4	1.7	40
XBD10.8/1.67-(I)40×9	6	1.67	108	52	2900	3.39	4	1.7	40
XBD12/1.67-(I)40×10	6	1.67	120	52	2900	3.77	4	1.7	40
XBD13.2/1.67-(I)40×11	6	1.67	132	52	2900	4.15	5.5	1.7	40
XBD14.4/1.67-(I)40×12	6	1.67	144	52	2900	4.52	5.5	1.7	40
XBD3/33.3-(I)50×2	12	3.33	30	56	2900	1.75	2.2	1.8	50
XBD4.5/3.33-(I)50×3	12	3.33	45	56	2900	2.63	3	1.8	50
XBD6.0/3.33-(I)50×4	12	3.33	60	56	2900	3.6	4	1.8	50
XBD7.5/3.33-(I)50×5	12	3.33	75	56	2900	4.27	5.5	1.8	50
XBD9/3.33-(I)50×6	12	3.33	90	56	2900	5.25	5.5	1.8	50
XBD10.5/3.33-(I)50×7	12	3.33	105	56	2900	6.2	7.5	1.8	50
XBD12/3.33-(I)50×8	12	3.33	120	56	2900	7.0	7.5	1.8	50
XBD13.5/3.3-(I)50×9	12	3.33	135	56	2900	7.87	11	1.8	50
XBD15/3.33-(I)50×10	12	3.33	150	56	2900	8.75	11	1.8	50
XBD3/5-(I)50×2	18	5	30	62	2900	2.37	3	1.8	50
XBD4.5/5-(I)50×3	18	5	45	62	2900	3.56	4	1.8	50
XBD6/5-(I)50×4	18	5	60	62	2900	4.75	5.5	1.8	50
XBD7.5/5-(I)50×5	18	5	75	62	2900	5.93	7.5	1.8	50
XBD9/5-(I)50×6	18	5	90	62	2900	7.12	7.5	1.8	50
XBD10.5/5-(I)50×7	18	5	105.5	62	2900	8.30	11	1.8	50
XBD12/5-(I)50×8	18	5	120	62	2900	9.49	11	1.8	50
XBD13.5/5-(I)50×9	18	5	135	62	2900	10.68	11	1.8	50
XBD15/5-(I)50×10	18	5	150	62	2900	11.87	15	1.8	50
XBD2.4/10-(I)80×2	36	10	24	68	2900	3.46	4	4	80
XBD3.6/10-(I)80×3	36	10	36	68	2900	5.19	5.5	4	80
XBD4.8/10-(I)80×4	36	10	48	68	2900	6.92	7.5	4	80
XBD6/10-(I)80×5	36	10	60	68	2900	8.67	11	4	80
XBD7.2/10-(I)80×6	36	10	72	68	2900	10.39	11	4	80
XBD8.4/10-(I)80×7	36	10	84	68	2900	12.12	15	4	80
XBD9.6/10-(I)80×8	36	10	96	68	2900	13.85	15	4	80
XBD10.8/10-(I)80×9	36	10	108	68	2900	15.59	18.5	4	80
XBD12/10-(I)80×10	36	10	120	68	2900	17.31	18.5	4	80
XBD2.8/15-(I)80×2	54	15	28	70	2900	5.88	7.5	4	80
XBD4.2/15-(I)80×3	54	15	42	70	2900	8.82	11	4	80
XBD5.6/15-(I)80×4	54	15	56	70	2900	11.76	15	4	80
XBD7/15-(I)80×5	54	15	70	70	2900	14.7	18.5	4	80
XBD8.4/15-(I)80×6	54	15	84	70	2900	17.64	18.5	4	80
XBD9.8/15-(I)80×7	54	15	98	70	2900	20.58	22	4	80
XBD11.2/15-(I)80×8	54	15	112	70	2900	23.54	30	4	80
XBD12.6/15-(I)80×9	54	15	126	70	2900	26.49	30	4	80
XBD14/15-(I)80×10	54	15	140	70	2900	29.43	37	4	80
XBD2.8/20-(I)100×2	72	20	28	73	2900	7.53	11	4.5	100
XBD4.2/20-(I)100×3	72	20	42	73	2900	10.29	15	4.5	100
XBD5.6/20-(I)100×4	72	20	56	73	2900	15.05	18.5	4.5	100
XBD7/20-(I)100×5	72	20	70	73	2900	18.81	22	4.5	100
XBD8.4/20-(I)100×6	72	20	84	73	2900	22.57	30	4.5	100
XBD9.8/20-(I)100×7	72	20	98	73	2900	26.34	30	4.5	100
XBD11.2/20-(I)100×8	72	20	112	73	2900	30.1	37	4.5	100
XBD12.6/20-(I)100×9	72	20 ,	126	73	2900	33.9	37	4.5	100
XBD14/20-(I)100×10	72	20	140	73	2900	37.6	45	4.5	100
XBD4.2/25-(I)125×2	90	25	42	73	2900	14.1	18.5	4.3	125
XBD6.3/25-(I)125×3	90	25	63	73	2900	21.2	30	4.3	125
XBD8.4/25-(I)125×4	90	25	84	73	2900	28.2	37	4.3	125
XBD10.5/25-(I)125×5	90	25	106	73	2900	35.3	45	4.3	125
XBD12.6/25-(I)125×6	90	25	126	73	2900	40.3	55	4.3	125
XBD14.7/25-(I)125×7	90	25	147	73	2900	40.4	55	4.3	125
XBD16.8/25-(I)125×8	90	25	168	73	2900	56.4	75	4.3	125
XBD18.9/25-(I)125×9	90	25	189	73	2900	63.5	75	4.3	125
XBD21/25-(I)125×10	90	25	210	73	2900	70.6	90	4.3	125
XBD3.8/30-(I)125×2	108	30	38	74	2900	15.1	18.5	4.6	125
XBD5.7/30-(I)125×3	108	30	57	74	2900	22.7	30	4.6	125
XBD7.6/30-(I)125×4	108	30	76	74	2900	30.2	37	4.6	125
XBD9.5/30-(I)125×5	108	30	95	74	2900	37.8	45	4.6	125
XBD11.4/60-(I)125×6	108	30	114	74	2900	45.3	55	4.6	125
XBD13.3/30-(I)125×7	108	30	133	74	2900	52.9	55	4.6	125
XBD15.2/30-(I)125×8	108	30	152	74	2900	60.5	75	4.6	125
XBD17.1/30-(I)125×9	108	30	171	74	2900	68.0	75	4.6	125
XBD19/30-(I)125×10	108	30	160	74	2900	75.6	90	4.6	125
XBD4.3/35-(I)150×2	126	35	43	72	2900	20.5	30	4.4	150
XBD6.5/35-(I)150×3	126	35	65	72	2900	30.7	37	4.4	150
XBD8.7/35-(I)150×4	126	35	87	72	2900	40.9	45	4.4	150
XBD10.9/35-(I)150×5	126	35	109	72	2900	51.2	75	4.4	150
XBD13.0/35-(I)150×6	126	35	130	72	2900	61.4	75	4.4	150
XBD15.2/35-(I)150×7	126	35	152	72	2900	71.6	90	4.4	150
XBD17.4/35-(I)150×8	126	35	174	72	2900	81.9	90	4.4	150
XBD19.6/35-(I)150×9	126	35	196	72	2900	92.1	110	4.4	150
XBD21.8/35-(I)150×10	126	35	218	72	2900	102.4	132	4.4	150
XBD4.1/40-(I)150×2	144	40	41	76	2900	21.2	30	4.4	150
XBD6.2/40-(I)150×3	144	40	62	76	2900	32.0	37	4.4	150
XBD8.3/40-(I)150×4	144	40	86	76	2900	42.7	55	4.4	150
XBD10.4/40-(I)150×5	144	40	104	76	2900	53.4	75	4.4	150
XBD12.4/40-(I)150×6	144	40	124	76	2900	64.0	75	4.4	150
XBD14.5/40-(I)150×7	144	40	145	76	2900	74.7	90	4.4	150
XBD16.6/40-(I)150×8	144	40	166	76	2900	85.4	110	4.4	150
XBD18.7/40-(I)150×9	144	40	187	76	2900	96.0	110	4.4	150
XBD20.7/40-(I)150×10	144	40	207	76	2900	107.1	132	4.4	150
XBD4/45-(I)150×2	162	45	40	78	2900	22.6	30	4.5	150
XBD6/45-(I)150×3	162	45	60	78	2900	34.0	37	4.5	150
XBD8/45-(I)150×4	162	45	80	78	2900	45.3	55	4.5	150
XBD10/45-(I)150×5	162	45	100	78	2900	56.6	75	4.5	150
XBD12/45-(I)150×6	162	45	120	78	2900	67.9	75	4.5	150
XBD14/45-(I)150×7	162	45	140	78	2900	79.2	90	4.5	150
XBD16/45-(I)150×8	162	45	160	78	2900	90.6	110	4.5	150
XBD18/45-(I)150×9	162	45	180	78	2900	101.9	110	4.5	150
XBD20/45-(I)150×10	162	45	200	78	2900	113.2	132	4.5	150
