DP型微型塑料隔膜泵

概述

  DP型微型电动隔膜泵是用微型直流电动机（电压为12V、24V的电动机）做动力驱动装置，驱动内部机械偏心装置做偏心运动，由偏心运动带动内部的隔膜做往复运动。从而对固定容积的泵腔内的空气进行压缩（压缩时抽气口关闭，排气口打开形成微正压）、拉伸（压缩时排气口关闭，抽气口打开形成负压），在泵抽气口处与外界大气压产生压力差，在压力差的作用下，将气体压（吸）入泵腔，再从排气口排出。
一、微型电动隔膜泵产品特点:
1.噪音低、耐腐蚀、压力高,自吸高度5m。
2.介质温度可达60℃。
3.允许干运转。
4.内装压力开关以保护泵运转时不受损坏。
5.内装溢流阀控制泵的正常运行。
6.拆装方便。
7.采用安全低电压,保证人身安全。
二、微型电动隔膜泵产品用途:
1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.
2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.

安装指南

 1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.
微型隔膜泵指的就是微型真空泵，指具备一进一出的抽气嘴、排气嘴各一个，内部通过机械装置使泵内部的隔膜做往复式运动，并且在进口处能够持续形成真空或负压，排气嘴处形成微正压；工作介质主要为气体，体积小巧的一种仪器。

工作原理

 第一种工作模式：电机的圆周运动，通过机械装置使泵内部的隔膜做往复式运动，从而压缩、拉伸泵腔内的空气形成负压，在抽气口处与外界大气压产生压力差，在压力差的作用下，将气体吸入泵腔，再从排气口排出。 　　
  第二种工作模式：微型隔膜泵是利用螺杆的回转来吸排液体的。微型隔膜泵中间螺杆为主动螺杆，由   原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺杆的螺纹均为双头螺纹。 由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在微型隔膜泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是微型隔膜泵的基本工作原理。

性能参数

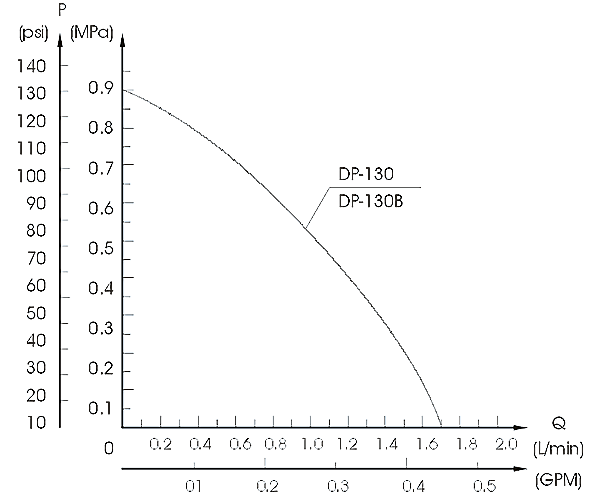

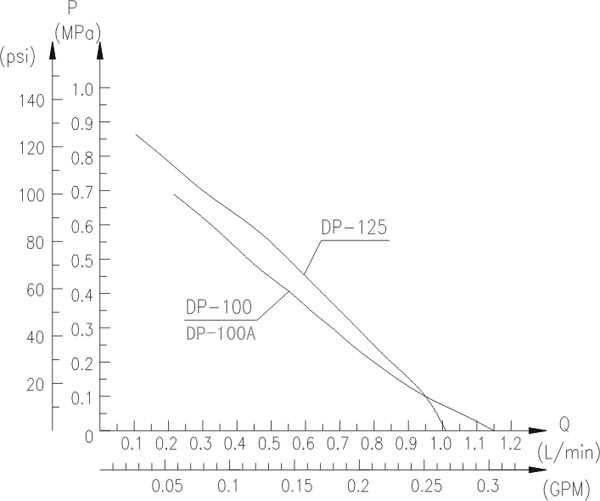

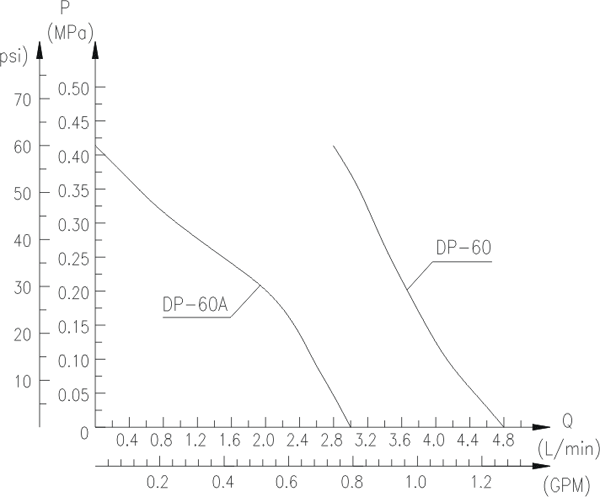

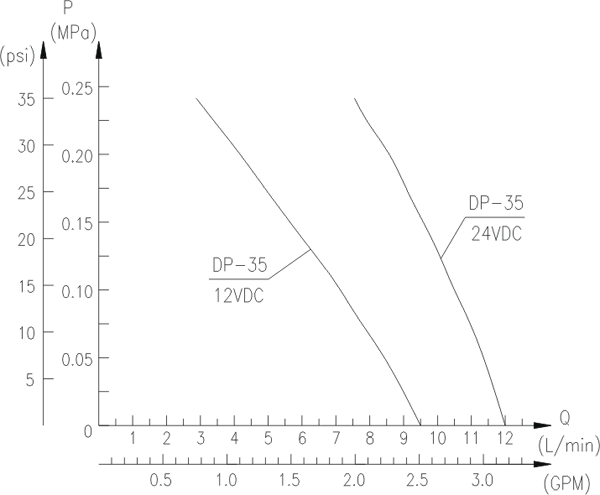

性能曲线图
