2X型双级旋片式真空泵

2X系列真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气

目录

概述

  2X系列真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。
    真空泵是比较精密,整个泵的工作都是联系在一起的,所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。如有气镇装置的泵,可抽除一定地的可凝汽体。
    真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。
    真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

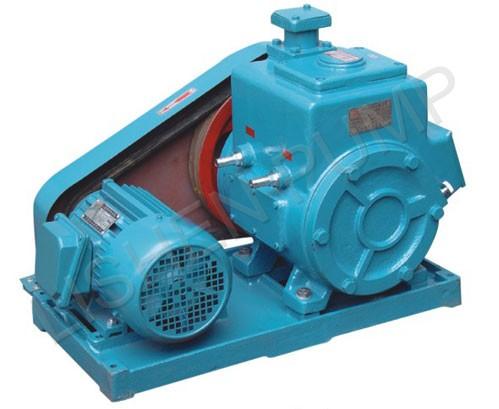

2X-15A型双级旋片式真空泵(自然冷型)

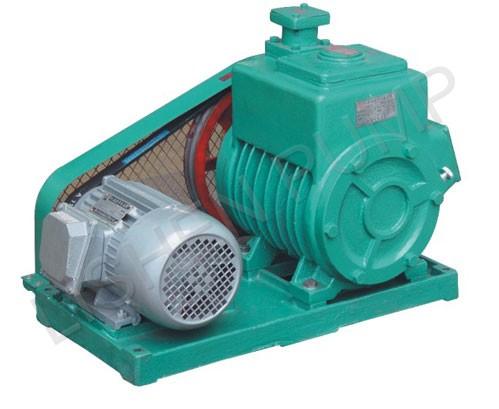

2X-15型双级旋片式真空泵(水冷型)

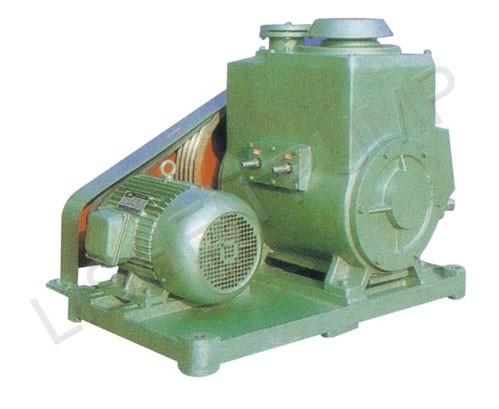

2X-70A型双级旋片是真空泵(水冷型)

工作原理

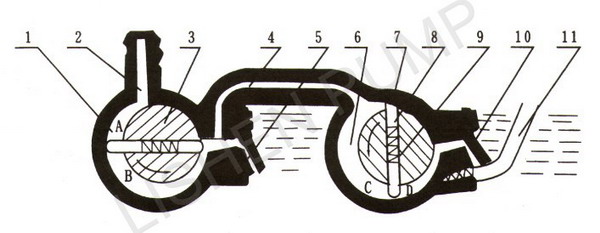

    如图所示是2X系列机械泵原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。如被抽除的气体中含有较高的蒸汽气体时,在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时,此时蒸气被压缩成为液体,真空泵无法排出,而混在真空油内,使泵的性能大大降低。如果掺入适量的空气,使蒸汽在受到压缩时,其分压强也低于泵温的饱和压强,则蒸汽在变成液体前就能被排出泵外去,故本系列2X-4以上的泵都装有能放入一定量气体的掺气阀11见上图。

性能参数



项目|抽气速率|型号

2X-4A

2X-8A

2X-8

2X-15A

2X-15

2X-30

2X-70

X-100B

4

8

15

30

70

100

关气镇

Pa(Torr)

6×10-2(5×10-4)110

1.33Pa

开气镇

6×10-1(5×10-3)

(1×10)

电动机功率(KW)

0.55

1.1

1.5

3

5.5

7.5

温升(℃)

100

60

进气口径(mm)

25

40

40

65

80

100

转速(r/min)

450

590



420

450

用油量(L)

1

2

2.8

3

4.2

4.5

噪声dB(A)

68

70

75

78(70)

80(75)

80

外形尺寸(cm)

56×34×37

79×43×54

79×53×54

78×50×56

91×65×70

135x83x107

适用电磁阀型号

DDC-JQ25

DDC-JQ40

DDC-JQ65

DDC-J, Q80

DDC-100

重量(kg

55

80

110

232

330

510

冷却方式

自然冷却

水冷

自然冷

水冷

冷却水量(L/min)

-

0.5

-

2

>1

>2

>2

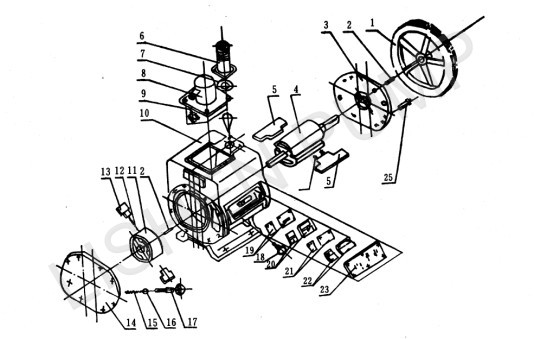

结构图





2X型双级旋片式真空泵零件表

1

皮带轮

6

排气咀

11

低转子

16

钢珠

21

阀片

2

7

密封圈

12

弹簧

17

手柄

22

档板

3

前端板

8

排气罩

13

底转片

18

放油塞

23

油盖

4

高转子

9

过滤网

14

后端板

19

纸垫

24

定位销钉

5

高转片

10

泵体

15

弹簧

20

阀座

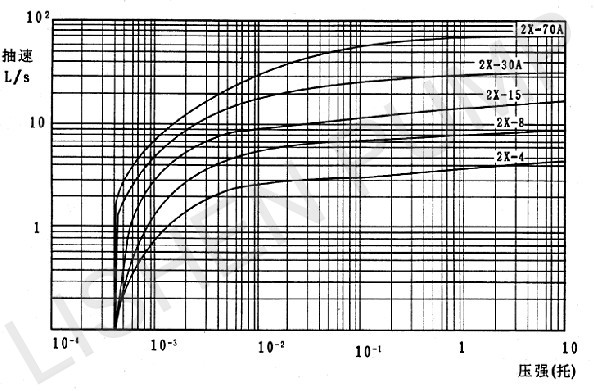

性能曲线
