ZMD系列氟塑料衬里自吸磁力泵

ZMD氟塑料自吸磁力泵采用电机直联式结构,由中间支架支撑,结构紧凑,拆卸维护方便,采用高性能磁性材料“钕铁硼”制造内外磁体,消除了一般氟塑料自吸磁力泵具有的磁涡流损耗,可输送高浓度,密度大于1.84t/m3的强腐蚀介质;主要部件采用钢衬F46,泵体强度高,能耐强酸,强碱的腐蚀;产品结合了磁力泵与自吸泵的优点,是在IMD磁力泵的基础上延伸开发出来的产品,特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点,可以替代液下泵等产品。适合于输送易燃、易爆、有毒、有挥发性及贵重介质。

下一个:MP型微型磁力泵 上一个:返回列表

目录

概述

 ZMD氟塑料自吸磁力泵|磁力泵
一、ZMD氟塑料自吸磁力泵概述:
    ZMD氟塑料自吸磁力泵采用电机直联式结构,由中间支架支撑,结构紧凑,拆卸维护方便,采用高性能磁性材料“钕铁硼”制造内外磁体,消除了一般氟塑料自吸磁力泵具有的磁涡流损耗,可输送高浓度,密度大于1.84t/m3的强腐蚀介质;主要部件采用钢衬F46,泵体强度高,能耐所有强酸,强碱的腐蚀;产品结合了磁力泵与自吸泵的优点,是在IMD磁力泵的基础上延伸开发出来的产品,特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点,可以替代液下泵等产品。适合于输送易燃、易爆、有毒、有挥发性及贵重介质。
二、ZMD氟塑料自吸磁力泵用途:
    ZMD氟塑料自吸磁力泵适用于:石油化工、制酸制碱、有色金属冶炼,汽车制造的酸洗工艺,稀土分离、农药、染料、医药、造纸,电镀,无线电等行业。适用温度:-20℃~100℃。







防漏设计

 取消了轴封、利用磁力耦合间接驱动,消除了滴漏的烦恼,不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送多种浓度的酸、碱、强氧化剂等腐蚀介质而不受损。

操作原理

 ZMD氟塑料自吸磁力泵操作原理:
    驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。

结构与材料

ZMD氟塑料自吸磁力泵泵体结构:
    泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。ZMD型氟塑料自吸磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。

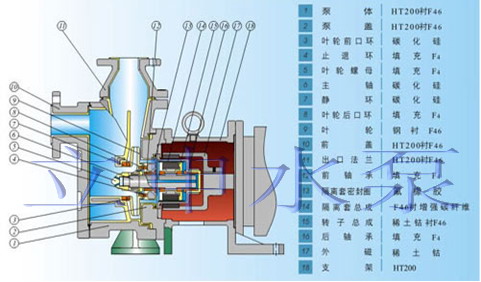

ZMD氟塑料自吸磁力泵结构与材料:

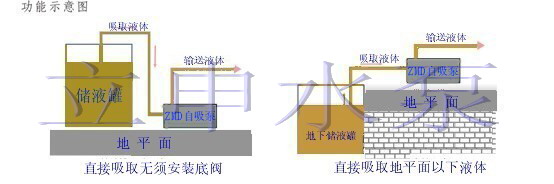

安装示意图

ZMD氟塑料自吸磁力泵安装示意图:
如下(一次灌引水后,再次启动无须灌引水与普通离心泵一样直接启动即可)
