CDLF系列不锈钢立式多级泵

CDLF系列轻型不锈钢立式多级泵是采用标准立式电机和快装式机械密封,更换非常方便。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。高效节能、质量可靠。

目录

概述

 一、CDLF型不锈钢立式多级泵产品概述:
       CDLF系列轻型不锈钢立式多级泵是采用标准立式电机和快装式机械密封,更换非常方便。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。高效节能、质量可靠。
三、CDLF型不锈钢立式多级泵产品用途:
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉:农田灌溉、喷灌、滴灌。
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
二、CDLF型不锈钢立式多级泵产品特征:
1、整体结构紧凑、体积小、重量轻、噪声低、节能效果好,检修方便。
2、泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
3、采用标准电机,用户可方便地根据需要配备电机。
4、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。
5、采用优良的水力模型和先进的制造工艺,提高泵的性能及使用寿命。
6、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
7、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。

型号意义

 CDLF-4-120
CDL –轻型不锈钢立式多级离心泵
F –流过部件为不锈钢(304或316)
4– 额定流量 (m3/h)
120– 级数

技术参数

 流量:4.2-504m3/h;
扬程:24-240m;
功率:1.5-450kw;
转速:1480r/min;
口径:φ40-φ250;
液体温度:
常温型-15℃至+70℃
热水型+70℃至+110℃
工作压力:≤2.4Mpa。

CDLF型不锈钢立式多级泵可输送介质:
1、 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。

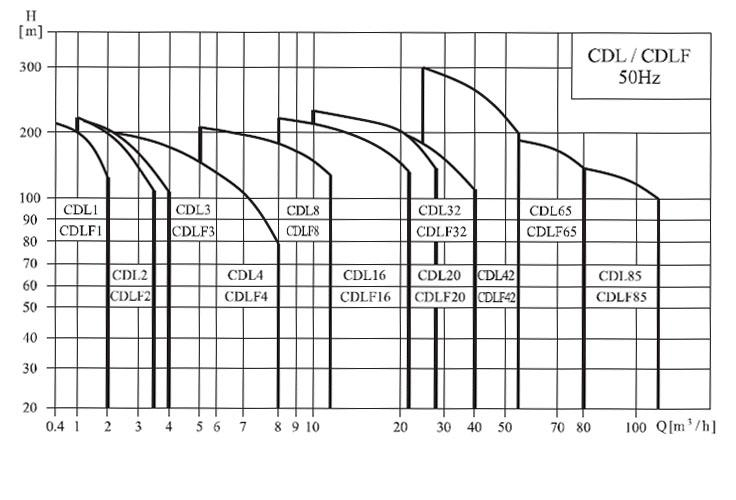

曲线图谱



性能参数



型号
扬程
流量
电机功率
转速
(m)
(m3/h)
(KW)
(r/min)
CDL1-2
11.5
1
0.37
2900
CDL1-3
17
1
0.37
2900
CDL1-4
22.5
1
0.37
2900
CDL1-5
28
1
0.37
2900
CDL1-6
33.5
1
0.37
2900
CDL1-7
39
1
0.37
2900
CDL1-8
45
1
0.55
2900
CDL1-9
51
1
0.55
2900
CDL1-10
57
1
0.55
2900
CDL1-17
95
1
1.1
2900
CDL1-19
106
1
1.1
2900
CDL1-21
117
1
1.1
2900
CDL1-23
128
1
1.1
2900
CDL1-25
139
1
1.5
2900
CDL1-27
150
1
1.5
2900
CDL1-30
166
1
1.5
2900
CDL1-33
183
1
2.2
2900
CDL1-36
200
1
2.2
2900
CDL2-2
15
2
0.37
2900
CDL2-3
22
2
0.37
2900
CDL2-4
30
2
0.55
2900
CDL2-5
37
2
0.55
2900
CDL2-6
45
2
0.75
2900
CDL2-7
52
2
0.75
2900
CDL2-9
67
2
1.1
2900
CDL2-11
82
2
1.1
2900
CDL2-13
98
2
1.5
2900
CDL2-15
112
2
1.5
2900
CDL2-18
136
2
2.2
2900
CDL2-22
165
2
2.2
2900
CDL2-26
198
2
3
2900
CDL8-2/1
9
8
0.75
2900
CDL8-2
18
8
0.75
2900
CDL8-3
27
8
1.1
2900
CDL8-4
36
8
1.5
2900
CDL8-5
45
8
2.2
2900
CDL8-6
54
8
2.2
2900
CDL8-8
73
8
3
2900
CDL8-10
92
8
4
2900
CDL8-12
111
8
4
2900
CDL8-14
130
8
5.5
2900
CDL8-16
148
8
5.5
2900
CDL8-18
167
8
7.5
2900
CDL8-20
186
8
7.5
2900
CDL16-2
22
16
2.2
2900
CDL16-3
34
16
3
2900
CDL16-4
46
16
4
2900
CDL16-5
58
16
5.5
2900
CDL16-6
70
16
5.5
2900
CDL16-7
82
16
7.5
2900
CDL16-8
94
16
7.5
2900
CDL16-10
118
16
11
2900
CDL16-12
141
16
11
2900
CDL16-14
166
16
15
2900
CDL16-16
189
16
15
2900
CDL32-1-1
9
32
1.5
2900
CDL32-1
13
32
2.2
2900
CDL32-2-2
20
32
3
2900
CDL32-2
27
32
4
2900
CDL32-3-2
33
32
5.5
2900
CDL32-3
40
32
5.5
2900
CDL32-4-2
46
32
7.5
2900
CDL32-4
53
32
7.5
2900
CDL32-5-2
60
32
11
2900
CDL32-5
67
32
11
2900
CDL32-6-2
74
32
11
2900
CDL32-6
81
32
11
2900
CDL32-7-2
88
32
15
2900
CDL32-7
95
32
15
2900
CDL32-8-2
102
32
15
2900
CDL32-8
109
32
15
2900
CDL32-9-2
117
32
18.5
2900
CDL32-9
124
32
18.5
2900
CDL32-10-2
131
32
18.5
2900
CDL32-10
138
32
18.5
2900
CDL32-11-2
146
32
22
2900
CDL32-11
153
32
22
2900
CDL32-12-2
160
32
22
2900
CDL32-12
167
32
22
2900
CDL32-13-2
174
32
30
2900
CDL32-13
181
32
30
2900
CDL32-14-2
189
32
30
2900
CDL32-14
196
32
30
2900
