J-ZR系列柱塞式计量泵

概述

 J-ZR系列柱塞式计量泵结构原理与特性： 　　
   柱塞式计量泵的结构：该泵由电机、传动箱、缸体等三部分组成。 　　
   柱塞式计量泵传动箱部件是由弓型连杆凸轮机构.行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行高调节行程，从面改变弓型连杆前后距离来达到改变柱塞（活塞）行程的目的。 　　
缸体部件是由泵头.吸入阀组.排出阀组.柱塞赫填料密封件组成。 　　
   柱塞式计量泵工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐行程真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力.定量的排

特点和应用领域

 J-ZR系列柱塞式计量泵的特点和应用领域：
   J-ZR系列柱塞式计量泵因其结构简单和耐高温高压等优点而被应用于石油化工领域。被应用于糖浆、巧克力、水泥助磨剂和石油添加剂等高粘度介质的计量添加。
J-ZR系列柱塞式计量泵优势：
1.柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵。
2.结构简单，维修方便，价格具有竞争优势
3.柱塞直径很小，通常在8-75mm.
4.使用绝缘，冷却或加热泵缸控制介质温度。
J-ZR系列柱塞式计量泵工作条件：
环境温度: -30℃---90℃
J-ZR系列柱塞式计量泵流量调节特性： 　　
    柱塞式计量泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的距离，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，精确率为95%。

产品介绍

 J-ZR系列柱塞式计量泵产品介绍：
流量范围: 0-1000L/H
压力范围: 0-50MPa
电机功率: 1.1KW, 1.5KW, 220V / 380V / 400V, 50/60Hz
驱动系统: 三相标准电机或防爆电机
流量控制: 手动控制, 自动控制(接受4-20mA 信号)
防护等级: IP55,IP54 材料
泵头: SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷, 二氧化硅

性能参数表

 J-ZR系列柱塞式计量泵性能参数表：

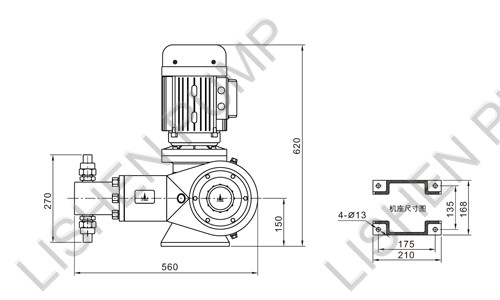

安装尺寸图
