IS、IR型单级单吸离心泵

IS、IR型离心泵是卧式单级单吸清水离心泵，用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它适用于工农业及城市、排水、消防供水等

概述

IS、IR型单级单吸离心泵|IS离心泵概述:
一、IS离心泵的用途和产品特点：
IS、IR型离心泵是卧式单级单吸清水离心泵，用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它适用于工农业及城市、排水、消防供水等。
IS、IR型离心泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。泵转速分为2900和1450转／分两种。
性能如下： 2900转／分 1450转／分
最大流量： 240米3／分400米3／分
最高总扬程： 125米 55米
最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)
最高工作温度：80℃
允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。

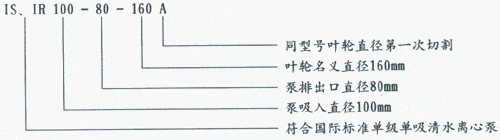

二、IS离心泵型号意义：

三、 IS离心泵结构说明：
    IS、IR型离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)及悬架轴承部件(12)等所组成。
    泵的轴向密封环是由填料压盖(9)，填料环(10)，和填料(11)等组成，以防止进气或大量漏水。泵的叶轮如有平衡。则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
    为避免轴磨损，在轴通过填料腔的部位装有轴套保护，轴套与轴之间装有O形密封圈，以防止沿着配合表面进气或漏水。
泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。
     IS、IR型离心泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
     离心泵的壳体(即泵体和泵盖)构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
四、IS离心泵结构说明：
　　IS、IR型离心泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。
五、IS离心泵的特点：
IS离心泵是根据国际标准ISO2858所规定的性能和尺寸设计的新型单级单吸卧式清水离心泵，其技术标准均向国际标准靠拢，通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。蜗室、脚、进水法兰和出水法兰铸成一个整体。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它适用于工农业及城市、排水、消防供水等。

故障分析及排出方法

IS IR型离心泵故障情况分析及处理维修方法：

故障	原因	解决方式
1、泵不吸水，压力表指针剧烈摆动。	灌注引水不够，管路与仪表连接处漏气。	检修底阀是否漏水，在灌足引水，拧紧或修回漏气处。
2、水泵不出水，真空表表示高度真空。	底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高。	检查底阀，更换水管，降低吸水高度。
3、压力表有压力，但仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞，泵转速不足。	检查或缩短水管。检查电机，清除叶轮内的污物，增加泵转速。
4、流量低于设计要求。	水泵堵塞，密封环磨损过多，转速不足。	清洗水泵及管路，更换密封环，增加泵转速。
5、泵消耗功率过大。	填料压盖太紧，并发热，叶轮有磨损，泵流量增大。	调整填料压盖松紧程度，检查泵轴是否弯曲，更换叶轮，增加出水阻力，降低流量。
6、泵内声音反常，泵不出水。	吸水管阻力过大，吸入管路漏气，输送的液体温度过高。	检查吸入管和底阀，堵塞漏气处、减少吸水高度，降低水温。
7、水泵振动，轴承过热。	电机与泵不同心，轴承缺油或磨损。	调整电机轴与泵轴的同轴度，加油或更换轴承。

离心泵外形及安装尺寸图

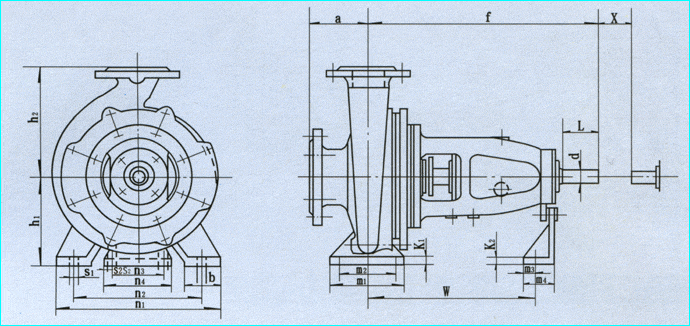

IS、IR型单级单吸离心泵外形尺寸图：

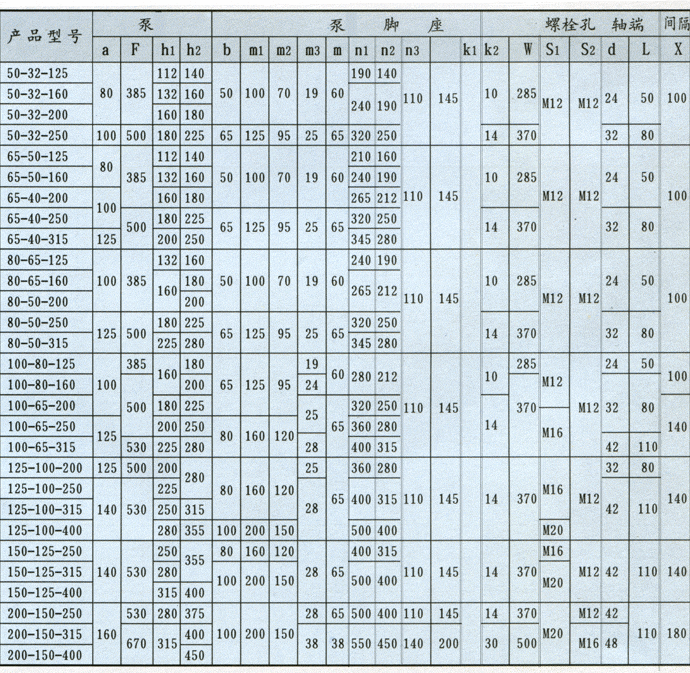

IS、IR型单级单吸离心泵外形尺寸表：

IS、IR型单级单吸离心泵外形安装尺寸图：

IS、IR型单级单吸离心泵外形安装尺寸表：

性能参数表

IS、IR型单级单吸离心泵

型号	流量	扬程	转速	电机功率	口径mm
型号	m^з/h	m	r/min	KW	吸入	排出
IS50-32-125	12.5	20	2900	2.2	50	32
IS50-32-125	6.3	5	1450	0.55	50	32
IS50-32-160	12.5	32	2900	3	50	32
IS50-32-160	6.3	8	1450	0.55	50	32
IS50-32-200	12.5	50	2900	0.5	50	32
IS50-32-200	6.3	12.5	1450	0.75	50	32
IS50-32-250	12.5	80	2900	11	50	32
IS50-32-250	6.3	20	1450	1.5	50	32
IS65-50-125	25	20	2900	3	65	50
IS65-50-125	12.5	5	1450	0.55	65	50
IS65-50-160	25	32	2900	5.5	65	50
IS65-50-160	12.5	8	1450	0.75	65	50
IS65-40-200	25	50	2900	7.5	65	40
IS65-40-200	12.5	12.5	1450	1.1	65	40
IS65-40-250	25	80	2900	15	65	40
IS65-40-250	12.5	20	1450	2.2	65	40
IS65-40-315	25	125	2900	30	65	40
IS65-40-315	12.5	32	1450	4	65	40
IS80-65-125	50	20	2900	5.5	80	65
IS80-65-125	25	5	1450	0.75	80	65
IS80-65-160	50	32	2900	7.5	80	65
IS80-65-160	25	8	1450	1.5	80	65
IS80-50-200	50	50	2900	15	80	50
IS80-50-200	25	12.5	1450	2.2	80	50
IS80-50-250	50	80	2900	22	80	50
IS80-50-250	25	20	1450	3	80	50
IS80-50-315	50	125	2900	37	80	50
IS80-50-315	25	32	1450	5.5	80	50
IS100-80-125	100	20	2900	11	100	80
IS100-80-125	50	5	1450	1.5	100	80
IS100-80-160	100	32	2900	15	100	80
IS100-80-160	50	8	1450	2.2	100	80
IS100-65-200	100	50	2900	22	100	65
IS100-65-200	50	12.5	1450	4	100	65
IS100-65-250	100	80	2900	37	100	65
IS100-65-250	50	20	1450	5.5	100	65
IS100-65-315	100	125	2900	75	100	65
IS100-65-315	50	32	1450	11	100	65
IS125-100-200	200	50	2900	45	125	100
IS125-100-200	100	12.5	1450	7.5	125	100
IS125-100-250	200	80	2900	75	125	100
IS125-100-250	100	20	1450	11	125	100
IS125-100-315	200	125	2900	110	125	100
IS125-100-315	100	32	1450	15	125	100
IS125-100-400	100	50	1450	30	125	100
IS150-125-250	200	20	1450	18.5	150	125
IS150-125-315	200	32	1450	30	150	125
IS150-125-400	200	50	1450	45	150	125
IS200-150-250	400	20	1450	37	200	150
IS200-150-315	400	32	1450	55	200	150
IS200-150-400	400	50	1450	90	200	150
