电动往复泵的结构及工作原理性能解析
一、电动往复泵的结构：

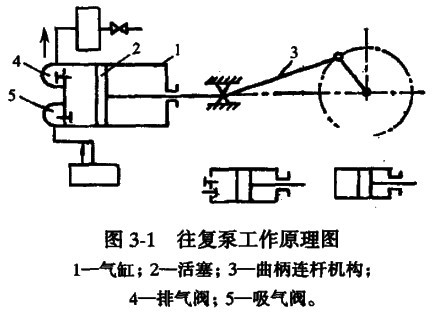

    往复泵的结构如图所示，主要部件包括：泵缸；活塞；活塞杆；吸入阀、排出阀。其中吸入阀和排出阀均为单向阀。
二、电动往复泵的工作原理：

1.活塞由电动的曲柄连杆机构带动，把曲柄的旋转运动变为活塞的往复运动；或直接由蒸汽机驱动，使活塞做往复运动；
2.当活塞从右向左运动时，泵缸内形成低压，排出阀受排出管内液体的压力而关闭；吸入阀受缸内低压的作用而打开，储罐内液体被吸入缸内；
3.当活塞从左向右运动时，由于缸内液体压力增加，吸入阀关闭，排出阀打开向外排液。
    由此可见，往复泵是依靠活塞的往复运动直接以压力能的形式向液体提供能量的。
三、往复泵的性能特点及优势
1.往复泵速度低，尺寸大，结构较离心泵复杂，需要有专门的泵阀，制造成本和安装费用都较高。活塞泵主要用于给水，手动活塞往复泵是一种应用较广的家庭生活水泵。柱塞往复泵用于提供高压液源，如水压机的高压水供给，它和活塞泵都可作为石油矿场的钻井泥浆泵、抽油泵。隔膜往复泵特别适合于输送有剧毒、放射性、腐蚀性的液体、贵重液体和含有磨砾性固体的液体。隔膜往复泵和柱塞往复泵还可当作计量泵使用。
2.往复泵流量和压力有较大的脉动，特别是单作用泵，由于活塞运动的加速度和液体排出的间断性，脉动更大。通常需要在排出管路上（有时还在吸入管路上）设置空气室使流量比较均匀。采用双作用泵和多缸泵还可显著地改善流量的不均匀性。
3.效率高而且高效区宽。
4.往复泵能达到很高压力，压力变化几乎不影响流量，因而能提供恒定的流量。
5.往复泵具有自吸能力，可输送液、气混合物，特殊设计的还能输送泥浆、混凝土等。
